PCO FLIM技術助力化學和微流控研究（1）：pco.flim相機成功用于DAOTA pH值感測
Background-free fluorescence decay time sensing and imaging of pH with highly photostable diazaoxotriangulenium dyes
高耐光性重氮雜氮染料pH值的無背景熒光衰減時間感測和成像
Irene Dalfen, Ruslan I. Dmitriev, Gerhard Holst, Ingo Klimant, Sergey M. Borisov
Anal. Chem. 2019, 91, 1, 808–816
Publication Date:December 6, 2018
DOI: https://doi.org/10.1021/acs.analchem.8b02534
摘要翻譯
文章報道了一種用于基于壽命的自參考pH值感測的新型熒光二氮雜三棱（DAOTA）pH指示劑。DAOTA染料用酚類受體基團修飾，通過光誘導電子轉移機制誘導熒光猝滅。吸電子氯取代基確保在最相關的pH值范圍內響應（p，p-二氯苯酚和p-氯酚取代染料的表觀pK'a值分別為~ 5和7.5）。這些染料具有較長的熒光壽命（17-20 ns）、高量子產率（~ 60 %）和高光穩定性。將染料固定在聚氨酯水凝膠D4中制備平面光電極。除了對熒光強度的響應外，光電極還表現出依賴于pH的壽命行為，這使得它們適合借助熒光壽命成像技術研究2D pH分布。對于具有高染料濃度（相對于聚合物為0.5-1 % wt.）的傳感器而言，壽命響應尤其顯著，并歸因于有效的均勻熒光共振能量轉移機制。
關鍵詞：衰減時間，熒光共振能量轉移，pH傳感器，三角藻，光誘導電子轉移，頻域FLIM
圖文節選（1）

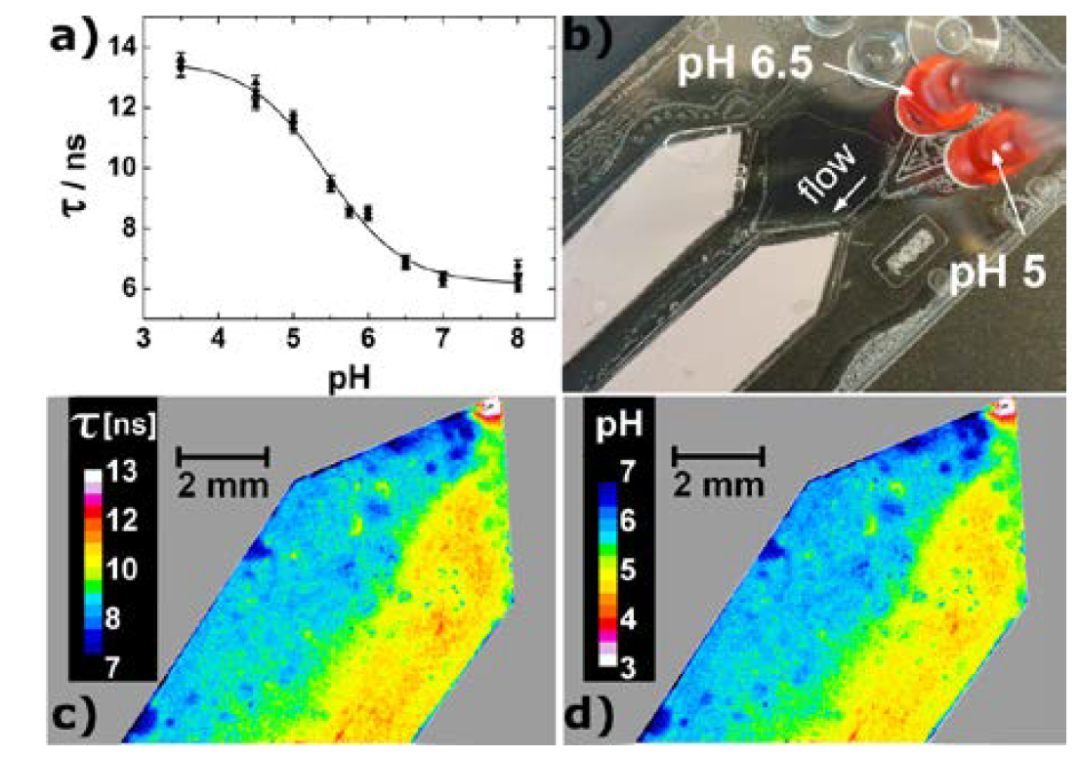

圖5:D4（1 % wt）中基于PhOHCl2-DAOTA的平面光電極pH的FLIM成像。（a） ：顯微成像實驗中獲得的熒光壽命的pH依賴性（讀出區～ 0.9 x 0.9毫米）。金屬箔已在室溫下測量≥ 每個pH值有3個不同的點。（b） ：帶有集成傳感器箔的微流控芯片的照片圖像。（c） 和：使用pH 6.5和5.0的緩沖液（速度21 μL min-1）同時沖洗的微流控芯片的衰變時間和pH分布的偽彩圖像
圖文節選（2）
使用PCO（www.pco.de）的pco.flim相機在頻域內進行成像實驗。激發源Omicron（www.Omicron-laser.de）的488 nm激光二極管（PhoxXplus 488-200用于pco.flim），以15 MHz調制頻率（方波調制）進行調制。平均激光功率為100 mw。Nikon的NIS Elements AR顯微鏡軟件用于數據采集和處理。對于顯微鏡測量，從傳感器箔上切下直徑為5 mm的傳感面積，并將其粘在Greiner bio one（www.gbo.com）的一個黑色96微孔板上。使用配備尼康Plan Apo 20x/0.75物鏡和安裝在相機上的0.7x相機適配器的尼康Eclipse Ti-S顯微鏡獲取圖像。濾塊兒包括一個激發帶通濾波器FF02-482/18、一個二向色鏡Di02-R488和一個發射長通濾波器BLP01-488R，均來自Semrock（www.Semrock.com）。使用Starna Scientific（www.Starna.com）的染料摻雜樣片UMM/SFG作為壽命標準（τ=3.75 ns）……為了證明傳感器的實際適用性，我們使用一種新的頻域壽命成像相機pco.flim對其進行了實驗調查。在成像實驗（圖5a）和TCSPC（圖4）中獲得的熒光衰減時間的pH依賴性相似。放置在微流控芯片（圖5b）腔室中的平面光電極被證明非常適合監測pH梯度（圖5c和5d）。這可能有用，例如，用于監測酶反應和等電聚焦。該實驗還表明，平面光電極與FD-FLIM相機結合也可用于宏觀上的其他實驗，例如監測生物膜或傷口愈合期間的pH值。

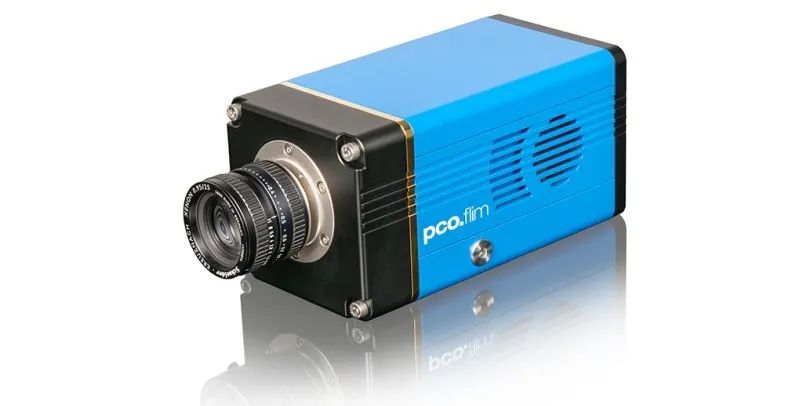

關于pco.flim
pco.flim相機系統是第一種采用Two-Tap CMOS成像芯片的熒光壽命成像相機。相機的像素和激發光間的同步使100皮秒至100微秒間的熒光衰減時間的分析成為可能。在1008 x 1008像素分辨率上，pco.flim最多可以讀取45個雙幀/秒，且可支持5 kHz – 40 MHz頻率范圍的調制。
基本參數：
pco.flim激光器作為落射熒光測量的光源
可選擇的激光波長和輸出功率
100 ps到100 μs的壽命測量
調制頻率從5千赫茲到40兆赫
500千赫茲到40兆赫外部調制信號
正弦/矩形的調制信號波形
像素分辨率1008 x 1008
頻域FLIM
USB 3.0接口
量子效率39 %
動態范圍1000:1
45 雙幀/秒 (2 tap讀出)
可選曝光時間為1 ms到2 s
無振動水冷
特殊的測量與分析軟件
關于此相機的更多信息，請點擊“閱讀原文”，內含產品數據表及白皮書。
