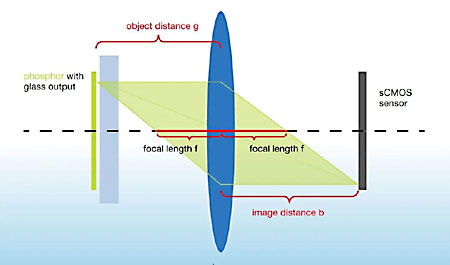

圖16：?jiǎn)午R頭耦合的成像幾何

3.3串聯鏡頭耦合——PCO為什么選擇它

串聯鏡頭系統由兩個鏡頭組成（見圖17），光的成像路徑會從第一個鏡頭的焦平面（L1 =準直鏡頭）到達無窮遠，從單點發出的所有光線都將轉換為平行的光束。第二個鏡頭（L2 =成像鏡頭）可聚焦到無窮遠，因此可以將這束平行的光線重新聚焦在傳感器所在的焦平面中的單個圖像點上。鏡頭耦合圖像增強器的磷光體有玻璃輸出端，因此，經過鏡頭的光束可以穿過玻璃聚焦在磷光體平面上。

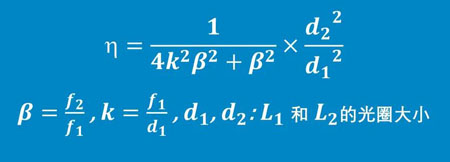

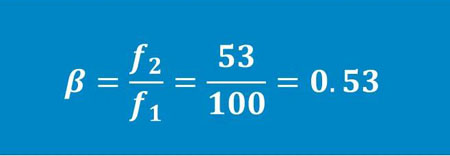

可以使用公式4計算串聯鏡頭系統的傳輸效率。在此示例中，對于由100 mm焦距的F1.5準直鏡頭和53 mm焦距的F0.85成像鏡頭組成的高級串聯鏡頭系統，計算得出的傳輸效率為31.2 %，與測量結果非常吻合。

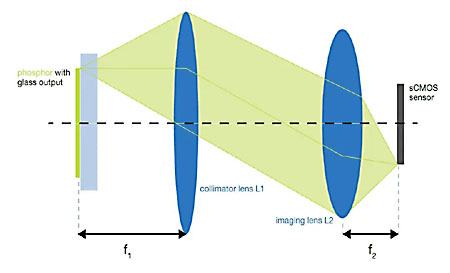

圖17：串聯鏡頭耦合的成像幾何

3.4結論

回顧我們?cè)诘?章開始處引用的聲明：“一個制造正確的錐形光纖可提供高達60 %的傳輸效率，而透鏡耦合則保持在百分之幾的范圍內。因?yàn)殄F形光纖耦合可以將更多的磷光傳遞到像元上，所以優于透鏡耦合?！?/span>

現在，我們必須將其有效性限制在以下限制性的、不實際的條件下：

該陳述只有在以下情況是正確的……

1. 您無需考慮在光耦合到錐形光纖以及光從錐形光纖耦合到光學傳感器像元的耦合點所造成的重大損耗。

2. 您將成像比率為1：1的錐形光纖耦合與單鏡頭的耦合進行比較，而非與效率更高的最新串聯鏡頭系統進行比較。

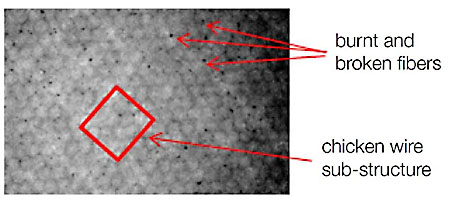

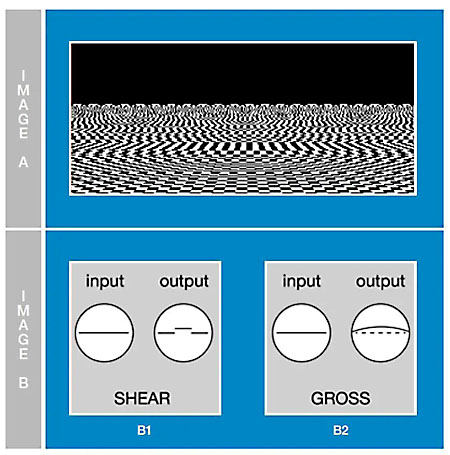

總結到目前為止我們收集的結果：由于各種損耗機制會影響光在實際錐形光纖耦合的三個界面A、B、C上的傳播，因此實際上無法實現高達60 %的錐形光纖的理論傳輸效率。

涉及光學膠或浸油的錐形光纖耦合會經歷老化過程。錐形光纖和傳感器之間的膠合連接在相機系統的生命周期內可能會部分開膠，氣泡會進入界面并變得清晰可見。

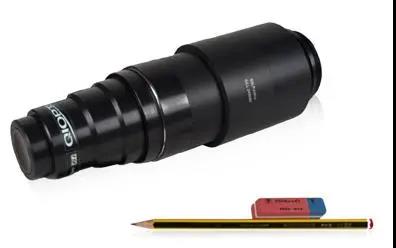

與任何高質量的鏡頭耦合相比，除了尺寸和重量上的優點，錐形光纖的絕對優勢在于，，其成本更低。增強型相機中使用的典型錐形光纖較小（例如直徑25毫米）且重量較輕（約100克），而優化的串聯鏡頭系統則更大，更重（圖20）。

相比之下，由于成像方法是非接觸式的，并且兩個鏡頭都可以按常規方式聚焦，因此串聯鏡頭耦合相機系統的制造過程更加容易。而使錐形光纖與CCD或sCMOS傳感器的表面直接機械接觸則是一項艱巨的任務。另外，由于在錐形光纖與傳感器之間通過油或粘合劑的固定連接而導致的維修非常復雜。在某些情況下，這些化合物必須在修復過程中進行化學溶解，而這會損壞傳感器。串聯鏡頭耦合系統則允許以非常靈活和簡單的方式更換鏡頭和傳感器。
