發布時間：2021-04-06 12:39:51
pco.edge 4.2 LT科學相機采用科學CMOS（sCMOS）圖像傳感器，以實現清晰的圖像和精確的測量。憑借2048 x 2048像素的高分辨率和6.5 μm的像元尺寸，這款sCMOS相機最適合要求最高量子效率、最佳16位動態范圍和極低讀出噪聲的用戶。pco.edge 4.2 LT sCMOS相機的圖像傳感器，穩定在10°C環境下，可實現10 s曝光時間。pco.edge 4.2 LT采用強制空氣制冷設計，提供具有出色性價比的可行解決方案。此外，這款多用途相機在科學界已得到廣泛認可，特別是在熒光顯微鏡應用方面。
pco.edge 4.2 LT科學相機采用科學CMOS（sCMOS）圖像傳感器，以實現清晰的圖像和精確的測量。憑借2048 x 2048像素的高分辨率和6.5 μm的像元尺寸，這款sCMOS相機最適合要求最高量子效率、最佳16位動態范圍和極低讀出噪聲的用戶。pco.edge 4.2 LT sCMOS相機的圖像傳感器，穩定在10°C環境下，可實現10 s曝光時間。pco.edge 4.2 LT采用強制空氣制冷設計，提供具有出色性價比的可行解決方案。此外，這款多用途相機在科學界已得到廣泛認可，特別是在熒光顯微鏡應用方面。
德國Excelitas PCO公司是專業生產高速相機，超高速相機和sCMOS科學級相機的公司。眾多的著名科研機構，工業，大學都在使用該公司的產品。元奧儀器是德國Excelitas PCO公司在中國的一級代理商，負責德國Excelitas PCO公司產品在中國市場的推廣、銷售、技術支持等工作，為客戶提供性價比高的產品。 歡迎您來電咨詢！我司會提供詳細的技術支持與sCMOS相機優惠的價格。
產品特點：
界面 | USB 3.0 |
圖像傳感器技術 | sCMOS |
色彩類型 | 黑白 |
分辨率（像素） | 2048 x 2048像素 |
圖像傳感器對角線 | 18.8 mm |
像元尺寸 | 6.5 x 6.5 μm |
全幅分辨率下最大幀速 | 40 fps |
最大像素率 | 220 MPixel/s |
峰值QE | 82 % @ 580 nm |
典型讀出噪聲1 | 0.8 e- |
暗電流 @ 傳感器溫度 | < 0.8 @ 10 °C e-/pixel/s |
最大動態范圍 | 37,500 : 1 |
快門類型 | 滾動快門、全局重置 |
傳感器制冷2 | 風冷 |
尺寸（高 x 寬 x 長） | 76×70×99 mm |
1 讀出噪音值以中位數（med）給出。所有數值都是未經任何過濾的原始數據。
2 空氣 = 風扇強制空氣冷卻 | 水 = 外接水源

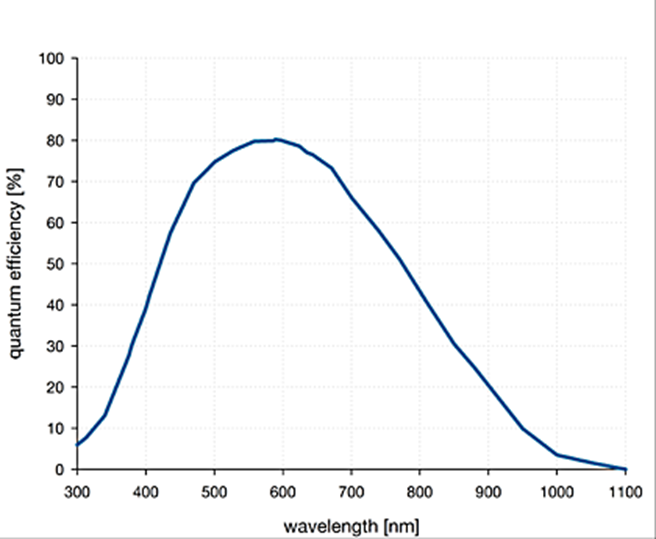

相機量子效率圖：
注：產品信息若有變更恕不另行通知 / 德國Excelitas PCO公司中國一級代理商—元奧儀器
產品參數：
參數 | pco.edge 4.2 LT USB sCMOS相機 |
傳感器類型 | 科學級CMOS(sCMOS) ( sCMOS)黑白 |
芯片型號 | CIS2020A |
分辨率（橫 × 豎） | 2048×2048 有效像素 ，400萬像素 |
像元大?。M×高） | 6.5 μm×6.5 μm |
傳感器尺寸/對角線 | 13.3 mm × 13.3 mm / 18.8 mm |
快門模式 | 滾動快門（RS）With Free selctable readout Modes , Global Reset- Rolling Readout (GR) |
調制傳遞函數值 | 76.9 lp/mm (理論值) |
滿井電子 | 30 000 e- |
讀出噪聲(典型值) | 0.8 med e-/1.3 rms e- |
動態范圍(典型值) | 37500:1 , 高達91.5 dB |
量子效率 | 高達82% |
光譜范圍 | 370nm … 1100nm |
暗電流（典型值） | 0.8 e-/pixel/s 在 10°C |
DSNU | <0/3 e-rms |
PRNU | <0.2% |
Anti blooming factor | >10000 |
全分辨率下的幀率 | 40 fps@2048x2048像素 |
曝光/快門時間 | 100μs .. 10s RS 30μs … 2s GR |
動態范圍 (AD轉換) | 16bit |
AD轉換因子 | 0.46e- / count |
像素掃描速率 | 110MHz |
像素?cái)?shù)據率 | 220 Mpixel/s |
非線性度 | <0.6% |
binning水平方向 | x1, x2, x4 |
binning豎直方向 | x1, x2, x4 |
感興趣區域 | 橫向調整步長：4像素 縱向調整步長：1像素 |
制冷溫度 | 制冷溫度+10oC ( Peltier 和 空氣制冷 ,) （最大室溫27 oC ） |
觸發輸入信號 | 幀觸發，序列觸發，可編程輸入 |
觸發輸出信號 | 曝光，工作狀態，line線，可編程輸出 |
數據傳輸接口 | USB 3.0 |
時間印記 | 圖像上 （ 1us 精度 ） |
電源供電 | 12…(24 VDC +/- 10 %) |
功耗 | 最大21W （一般12W @20 oC） |
重量 | 920g |
操作溫度 | + 10 °C ... + 40 °C |
操作濕度 | 10 % ... 80 % (non-condensing) |
存儲溫度范圍 | - 10 °C ... + 60 °C |
光學接口 | F-mount, C-mount |
CE / FCC認證 | 有 |
相機幀率：
圖像分辨率 | 幀率 |
2048x2048像素 | 40fps |
2048x1024像素 | 80fps |
2048x512像素 | 160fps |
2048x256像素 | 315fps |
2048x128像素 | 610fps |
1920x1080像素 | 76fps |
1600x1200像素 | 69fps |
1280x1024像素 | 80fps |
640x480像素 | 170fps |
320x240像素 | 335fps |
注：產品信息若有變更恕不另行通知 / 德國Excelitas PCO公司中國一級代理商—元奧儀器
應用領域：
活細胞顯微鏡 ；單分子檢測 ；超分辨率顯微鏡 ；TIRF顯微鏡/波導，旋轉盤共聚焦顯微鏡 ；基因組測序（第2和第3根） ；熒光共振能量轉移
FRAP分析 ；自適應光學 ；熒光光譜，生物及chemi發光 ；高通量篩選 ；光伏檢查 ；X射線斷層攝影術
ophthalmology；流式細胞儀 ；生物芯片閱讀 ；機器視覺 ；電視/廣播 ；光譜（光譜）成像 ；激光誘導擊穿光譜儀（LIBS技術） ；粒子圖像測速 PIV
注：產品信息若有變更恕不另行通知
相機應用系統
 |  | |
| pco.edge 相機在比率熒光成像中的應用 | pco.edge 相機在轉盤共聚焦顯微鏡的應用 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 |  | |
| pco.edge 相機在高速顯微成像中的應用 | pco.edge 相機在Selective Plane Illumination Microscopy (SPIM)的應用 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 |  | |
pco.edge 相機在Single Molecule Localization Microscopy (SMLM)中的應用 | pco.edge 相機在Selective Plane Illumination Microscopy (SPIM)的應用 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 |  | |
| pco.edge 相機在玻片掃描儀的應用 | pco.edge 相機在結構光顯微鏡的應用 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 |  | |
| 高光譜系統采用pco.edge 相機進行成像 | EOS 3D 打印系統裝備pco.edge 5.5 作為OT檢測 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 |  | |
多通道SiC晶圓檢測系統，該系統采用pco.edge 相機在室溫下 快速、無損和非接觸式地檢測設備生產鏈上的SiC晶圓的關鍵缺陷 | pco.edge 5.5 PIV 相機在PIV實驗的應用，在德國德累斯頓 技術大學的風洞測量中，F(xiàn)1車隊用來開發賽車的技術也被用 來分析自行車和頭盔的性能 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 | ||
| pco.edge 相機在Structured Illumination Microscopy (SIM)結構光顯微鏡的應用 | ||
產品資料下載：
 | pco.edge 4.2 LT USB數據表 |
| pco.edge 3.1、4.2、4.2 LT和5.5用戶手冊 |
| pco.aquamatic III用戶手冊 |
 | pco.edge USB 3.0 2D和3D機械圖紙 |
