TEMA 3D DIC系統采用優化的數字圖像相關性運算法則，為機械試驗提供二維或三維空間內實時多點位移及應變數據測量，應用領域遍及材料力學、結構力學、破壞力學、沖擊力學、振動力學、微奈米力學、生物力學、疲勞及可靠度等等。
系統由CCD/CMOS相機，鏡頭，分析軟件，支架及燈源所構成，適合用于平面材料或結構的拉、壓、彎曲試驗。不用貼應變規就可實時得到單點或多點的應變或位移數據，包含軸向應變、橫向應變、剪切應變、主應變、軸向位移及橫向位移。
對于遠距離的橋梁或大形機械設備的應變或位移量測，3D DIC也是一極佳的量測工具只要將鏡頭對準量測部位， 變焦鏡頭可調整量測視場大小，在視場內選取想要量測的點，及參考狀態(一般是未受力的狀態)。不用貼任何傳感器，馬上就可以得到應變數據, 以數據曲線的方式實時顯示測量結果, 并實時保存在Excel格式的文件里，供后續進一步的數據處理，如有限元分析。
系統特點 :
畸變校正 | 軟件自帶快捷的鏡頭校正功能，對定焦鏡頭、變焦鏡頭不同焦段的畸變作出標定，提高分析精度【需選購鏡頭畸變校正板】 |
相機支持 | 通過2臺或以上的相機進行三維跟蹤，兼容主流格式的圖像序列和視頻，如jpg, bmp, tif, mp4, avi, wmv等 |
三維坐標 | 自定義三維坐標系，三維空間關系重建，展示攝像機角度、物體空間運動軌跡等 |
動態坐標 | 自定義動態坐標系，分析目標之間的相對運動關系，切換展示參考系、實現圖像防抖等 |
運動分析 | 提供空間位移、速度、加速度，角度，距離等運動學參數結果 |
跟蹤算法 | 提供無限個跟蹤點、多種跟蹤算法（DIC、相關性、象限、圓對稱、重心、拐角輪廓、交叉點等），應對多種復雜的應用環境 |
目標搜尋 | 基于象限算法自動搜尋可跟蹤點 |
圖像抗擾 | 可通過點組功能對被遮蔽跟蹤點進行預測跟蹤，確保其軌跡、測量數據連貫可讀 |
振動測量 | 提供跟蹤點 FFT 頻譜分析功能測量振動頻譜 |
圖像增強 | 提供圖像增強、優化功能，如亮度、對比度、Gama 值、RGB 通道調整等 |
實驗?zāi)０?/span> | 可導出分析模板，應對多次重復實驗 |
數據導入 [可選購] | 可導入拉伸壓力機、測速器、陀螺儀等傳感器通過數據采集器返回的文本數據，在圖表中同時展示，了解物理量之間的變化關系 |
數據導出 | 支持多種數據導出形式（圖像、圖表、表格、excel等），也可導出視頻展示圖表、數據隨時間變化的結果 |
應變測量 | |
應變類型 | 線應變（Exx, Eyy，Ezz）、剪應變（Exz, Eyz, Exy）以及主應變（E1, E2, E3）等 |

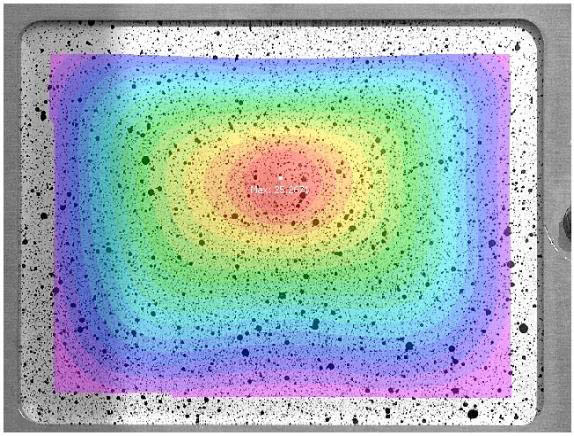

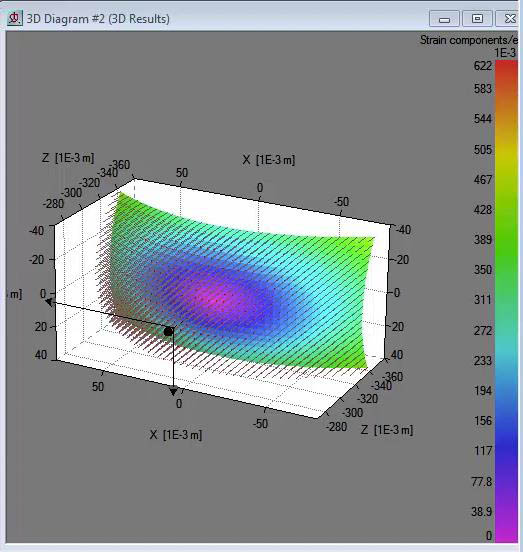

應變展示 | 宏觀應變場、位移場分布彩色云圖，實時刷新跟蹤區域的Infinitesimal應變、Green-Lagrange應變、Euler-Almansi應變、位移、虛擬引伸計等數據，提供箭頭實時展示試樣形變趨勢 |
誤差評估 | 提供試樣跟蹤面的數字圖像相關法質量評估，包含平均誤差、最大誤差和2*sigma誤差 |
檢測范圍 | 50個微應變到超過1,000% |

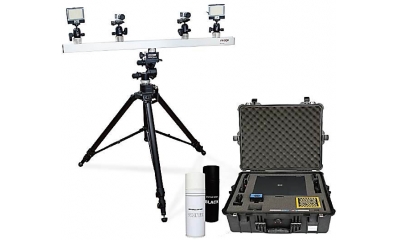

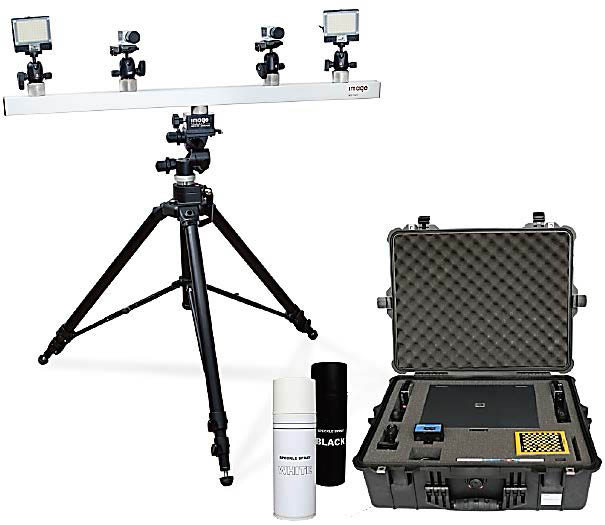

系統配置圖：
