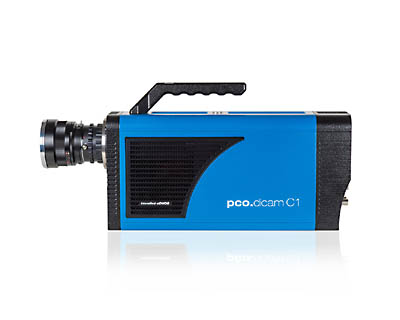

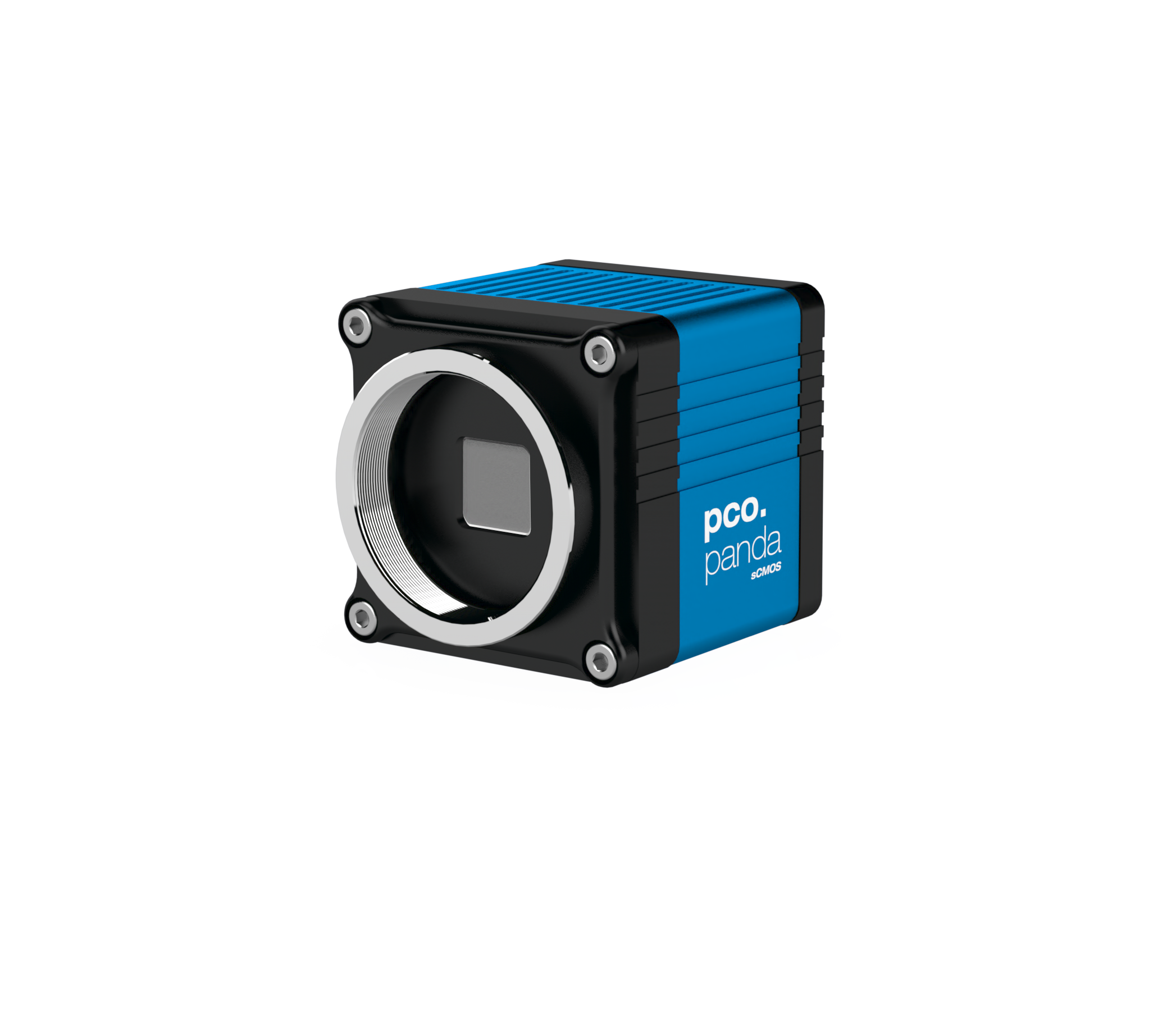

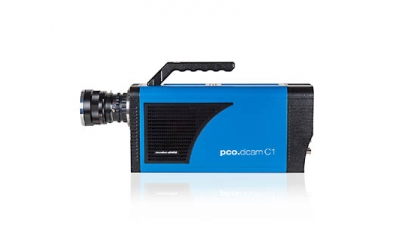

我們提供專業的雙快門相機 double Shutter , 我們所提供的相機為多個PIV（Particle image velocity）系統的軟件可支持，如德國LAVISION ,德國PIVTEC，美國 TSI，德國ILA ，日本SEIKA 公司的PIV系統均支持。可以應用在時間分辨PIV，顯微PIV，LIF，Time Resolved PIV，Micro PIV,  等等領域。

粒子圖像測速（PIV--Particle image velocity）系統

PIV的原理

PIV是通過激光片光源測量所設定的平面內速度分布的成像技術，它被廣泛用于各種流體動力學研究

【光學設定】
PIV是so-called Time of Flight (TOF)  測量技術之一。PIV技術的基本原理是使用激光片光源為流場做照明，測量流動可視化的顆粒。一個雙脈沖YAG激光和雙快門相機，能同步記錄2張粒子圖像，兩張圖像的間隔時間非常短，一般小于100us.

【幀跨越】PIV需要2張粒子圖像的價格時間是很短的，通常小于100微秒的兩個粒子圖像。幀跨越技術使兩個圖像記錄的間隔時間可以最小到1納秒。一個雙脈沖激光和雙快門相機通過時序控制器進行同步觸發。因?yàn)殡p脈沖激光有兩個激光頭可以獨立操作，實際上是受到雙快門相機兩幀之間的死區時間長度的限制。

【位移和速度評價】
一旦成功地記錄圖像，下一步的就進行PIV分析。圖像分為小的搜索領域，通常為32 × 32像素。這些小的搜索區域被稱為interrogation窗口。為兩個圖像互相關應用這些interrogation窗口，每個interrogation窗口獲得相關平面。interrogation窗口在兩個圖像中的位置是相同的（在標準FFT互相關，interrogation窗口轉移先進的算法）。然后應用的峰值檢測和位移評價，以獲得在每個審訊窗口中的主導位移。由于流量的像素大小和兩個圖像之間的時間間隔是已知的，可以計算速度。流量的一個像素的大小是由簡單的速度校準。

下面兩張圖都是測量相同的流場，從100毫米x100毫米的方形噴嘴自由射流。2D - PIV 數據里面的虛線對應立體3D - PIV的測量平面。
