TEMA Pro 6DoF 六自由度分析軟件模塊

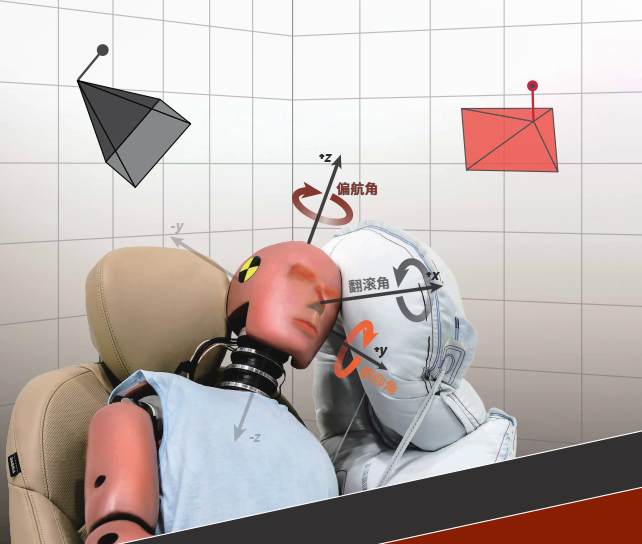

TEMA Pro 6DoF 利用單個攝像機視覺，即可實現假人頭部六自由度和三維運動軌跡測量
目前，越來越多汽車安全實驗室開始引入TEMA車載六自由度模塊，結合車載高速攝像機，用于行人保護、整車碰撞中的假人姿態分析。
同時，TEMA Pro更提供三維模型和CAD圖紙導入模塊，幫助用戶解決碰撞過程中車內視線復雜遮擋跟蹤點的問題。還能通過模型與貼圖，形象生動地三維重建研究對象在碰撞中的運動過程，移除氣囊、飛濺玻璃和內飾的阻擋。
TEMA Pro 6DoF 不僅能計算被測剛體模型的姿態數據，還能計算模型中其他點的三維運動數據。
六自由度（6 degree of freedom, 6DoF）是TEMA的一個可選軟件模塊，用于測量剛體目標的空間位置和姿態。值得強調的是，被測目標必須是剛體（剛性結構），剛體中各個點不會相對移動。汽車安全分析中的剛體通常是座椅、 假人頭部等。開始測量之前，必須導入剛體目標上的關鍵點坐標模型。這些坐標可通過設計工程圖紙、三坐標機勘測、攝影測量學、三維掃描模型與貼圖等方法獲取。TEMA Pro 6DoF/6D Onboard 不僅能計算被測剛體模型的姿態數據，還能計算模型中其他點的三維運動數據。
 |  |

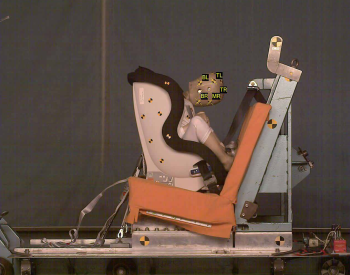

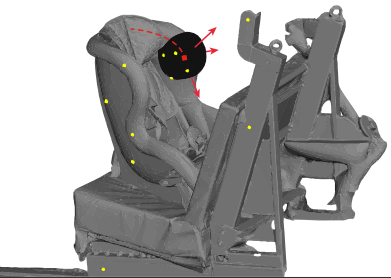

| TEMA Pro 6DoF僅憑一個攝像機視覺的滑車測試即可實現假人頭部空間運動軌跡與姿態的分析，并使用三維模型還原實驗過程 | |
| ________________________________________________________________________________________________________________________________ | |
| |
| ________________________________________________________________________________________________________________________________ | |
 |  |
● 跟蹤點數量不受限制； ● 支持單攝像機視覺解決方案，便攜可靠； ● 車載六自由度模塊支持多個攝像機視覺，實現兩個剛 體之間的相對六自由度分析， 或用于動態補償六自由 度分析過程中攝像機的振動； ● 對于單攝像機視覺的六自由度分析，只要至少看到剛 體上均勻分布的其中4個跟蹤點（越多越好），即可實現 跟蹤；而多攝像機視覺的車載六自由度分析，則所有畫 面中，看到均勻分布跟蹤點數的總和不少于4個，即可 實現跟蹤，能應付更為復雜的車內分析場景。 |
|
 |  |
●跟蹤算法可達0.01像素的跟蹤精度； ●相對于單攝像機視覺，車載六自由度多攝像機視覺方 案，在復雜的場景能實現多角度驗證，測量精度更高 | ●支持三維網格和模型貼圖導入，并與攝像機的畫面內容快速對齊，在復雜的場景下保持準確的六自由度跟蹤； ● 使用三維模型，形象生動地重建高速運動過程，并去除 其他目標的遮擋干擾，可輸出模型的三維運動視頻。 |
注：產品信息若有變更恕不另行通知
強風條件下的無人機懸停測試中，使用TEMA對無人機身及機架組成的剛體，進行六自由度跟蹤和準確測量，評估飛控系統應對惡劣飛行條件的應變能力。
TEMA Classic 6DoF 6自由度分析模塊提供單目測量這一靈活且經濟高效的解決方案， 無人機的三維空間軌跡、速度、加速度和空間姿態（翻滾、俯仰、偏航）使用一臺攝像機仰拍，即可滿足要求。
