發布時間：2021-04-25 14:32:03
最短門控時間為2.5 ns ,400,000,000 fps的瞬間速率。 圖像分辨率4百萬像素每個圖像增強器的直徑為 18毫米 ，最短門控時間為2.5ns。系統各通道間的0 ns的間隔時間意味著400,000,000 fps的瞬間速率。 該系統也采用了幾乎全部的已經被證明非常成功的pco.dicam C4設計中的光束分切和導向元件。廣州市元奧儀器作為德國Excelitas PCO公司高速攝像機中國總代理商，熱情為各位客戶提供pco.dicam C8 8通道像增強器 sCMOS相機產品的方案設計與報價
德國Excelitas PCO公司是專業生產高速相機、超高速相機和高性能相機的公司。眾多著名科研機構，工業，大學都在使用該公司的產品。元奧儀器是德國Excelitas PCO公司的中國總代理商，負責德國Excelitas PCO產品在中國市場的推廣、銷售、技術支持等工作，為客戶提供性價比高的產品。歡迎您來電咨詢！
您是否想一次拍下多張光子的身影軌跡？ 您是否尋求更快的幀率？ PCO的新產品可以滿足您對靈敏度和速度的更高要求！可以提供每秒四億幀的最高幀速率
pco.dicam C8 UHS 在完全集成的8通道sCMOS相機中結合了8個18 mm高質量圖像增強器。在最短門控時間為2.5 ns的條件下，單個光輸入的信號會被平均分配給8個圖像增強器。該系統可在2.3 M 像素全分辨率下的幀速率檢測到單光子。系統各通道間的0 ns的間隔時間意味著400,000,000 fps的瞬間速率。 該系統也采用了幾乎全部的已經被證明非常成功的pco.dicam C4設計中的光束分切和導向元件。在全幅2.3 M像素的分辨率下，您可以獲得最高1144 fps的幀速率，這等同于5.3 GByte / s的持續圖像數據流量。要實時傳輸如此巨大的數據流量，您會得益于pco.dicam C8的8個光學CLHS端口（80G光纖）。
pco.dicam C8 UHS 八通道像增強器相機采用單光學輸入，pco.dicam C8 UHS 八通道像增強器相機由多單元組成，用戶可選擇8通道，6通道，4通道，每個通道皆配搭一個像增強sCMOS相機模塊，快速可交換MCP 像增強管和高分辨率影像傳感器。每個模塊都有16 bit 動態范圍，2.3百萬像素影像傳感器功能，卓越信噪比和單光子探測能力。超高速記錄速度可達16幀滿幅影像；門控時間2.5ns, 通過高速序列光纖數據連接系統至PC。相機可以通過光或電子觸發。
讓我們在增強型相機和sCMOS相機技術上的幾十年研發經驗積累為您的應用提供最新的助力！

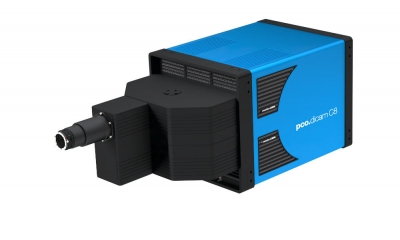

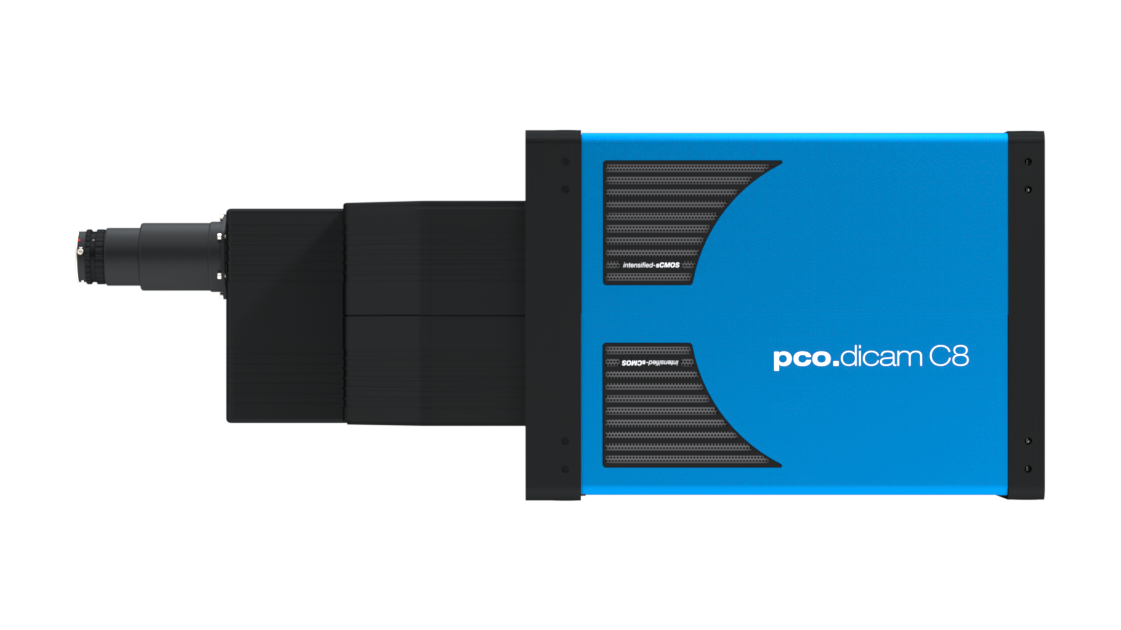

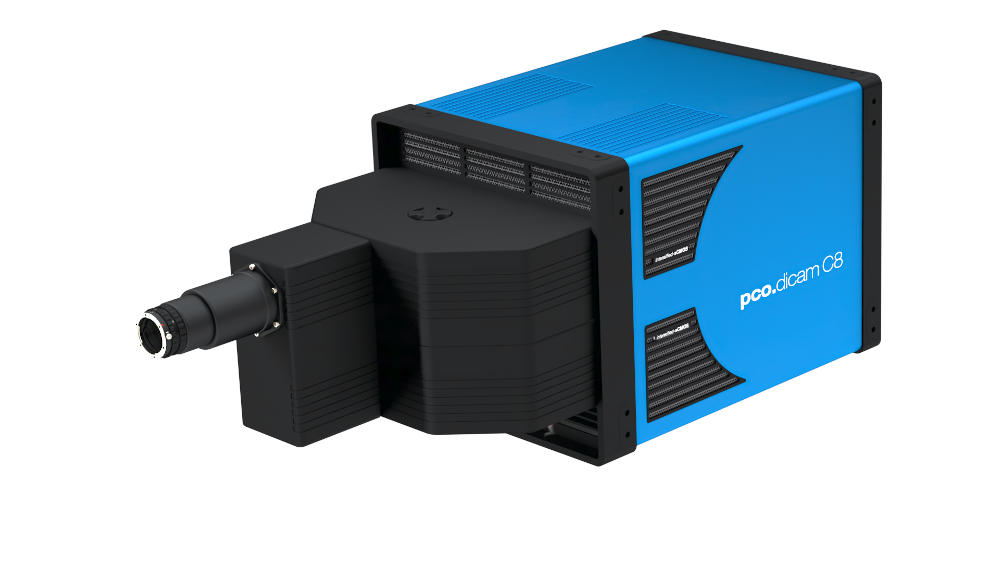

pco.dicam C8 UHS
8-channel intensified sCMOS camera
The pco.dicam C8 UHS combines 8 ultra-fast 18 mm high-quality image intensifiers in a fully integrated 8-channel sCMOS camera system. The light of a single optical input is equally distributed to 8 image intensifiers with 2.5 ns shortest gating.
Each channel can detect single photons at full 2.3 MPixel resolution. With zero ns interframing time, this corresponds to a burst rate of 400,000,000 fps. All optical elements deployed for the beam splitting and guidance are adopted from the very successful pco.dicam C4 design.
With full 2.3 MPixel resolution, you have a maximum of 1144 fps available. This equals 5.3 GByte/s of sustained image data rate. To transmit this huge data rate in real time, you can use the pco.dicam C8’s eight optical CLHS ports (80G fiber).
pco.dicam C8 UHS,像增強器相機,超高速相機,intensified Camera,多通道成像相機,8通道像增強器相機,pco.dicam C8,Intensified camera system pco.dicam C8 UHS
注：產品信息若有變更恕不另行通知 / 德國Excelitas PCO公司高速攝像機中國總代理商—元奧儀器
產品參數：
8通道像增強器sCMOS相機
曝光時間最短2.5ns
20ns時間內可拍攝8張圖片
620ns時間內可拍攝16張圖片
每通道圖像分辨率1504像素x1504像素
16位動態范圍
使用超高速Tandem鏡頭作為光學耦合
增強門控消光比
使用18mm像增強器
50ns觸發到曝光開始延遲
最大5.3 GByte/s 數據帶寬 8 x 10G 光纖傳輸界面 (Camera Link HS)
Key Features:
8-channel intensified sCMOS camera
exposure times down to 2.5 ns
8 images in 20 ns
16 images in 620 ns
1504 x 1504 pixel
16 bit dynamic range
optical coupling via ultra-speed tandem lenses
enhanced extinction ratio gating
18 mm image intensifier
50 ns trigger to exposure start delay
up to 5.3 GByte/s with 8 x 10G fiber optic data interface (Camera Link HS)
注：產品信息若有變更恕不另行通知 / 德國Excelitas PCO公司高速攝像機中國總代理商—元奧儀器
應用領域：
超高速碰撞試驗 ; 超聲火焰?zhèn)鬏?; 激光消融 ; 電子開關電火花分析 ;超快物理現象 ; 燃燒成像；高壓放電；單光子成像；PIV實驗；熒光成像；高分辨率顯微鏡成像；噴流成像；火焰分析；短時間物理現象；生物自發光；化學發光；PSP壓敏測壓；弱光成像；時間分辨光譜；自發光光譜；光譜；快速流分析；電泳；LIF激光誘導熒光；燃燒成像；等離子體聚變；激光誘導擊穿光譜（LIBS）等等。
? hypervelocity impact studies 超高速碰撞試驗
? ultrasonic flame propagation超聲火焰?zhèn)鬏?/span>
? laser ablation 激光消融
? sparks in electrical switches 電子開關火花
? short time physics 短時間物理現象
? combustion imaging 燃燒成像
應用案例：
| 等離子體試驗 | 放電試驗 | |
|  | |
