德國Excelitas PCO公司新推出pco.edge 4.2 bi UV科學級背照式sCMOS相機， pco.edge 4.2 bi sCMOS相機采用背照式圖像傳感器技術，量子效率高達95%。這款緊湊型sCMOS相機提供2048 x 2048像素分辨率和6.5 μm像元尺寸，可達到最高圖像質量。其可調節制冷系統可靈活采用風冷或水冷，將圖像傳感器降溫至-25 °C并將暗電流降低至0.2 e-/pixel/s，以實現最大成像性能。pco.edge 4.2 bi相機配備可用于UV或VIS波長范圍的輸入窗口，以最佳適配您的應用需求
德國Excelitas PCO公司新推出pco.edge 4.2 bi UV科學級背照式sCMOS相機， pco.edge 4.2 bi sCMOS相機采用背照式圖像傳感器技術，量子效率高達95%。這款緊湊型sCMOS相機提供2048 x 2048像素分辨率和6.5 μm像元尺寸，可達到最高圖像質量。其可調節制冷系統可靈活采用風冷或水冷，將圖像傳感器降溫至-25 °C并將暗電流降低至0.2 e-/pixel/s，以實現最大成像性能。pco.edge 4.2 bi相機配備可用于UV或VIS波長范圍的輸入窗口，以最佳適配您的應用需求
德國Excelitas PCO公司是著名的專業生產高速相機，超高速相機和科學級相機的公司。眾多著名科研機構，工業，大學都在使用該公司的產品。
元奧儀器是德國Excelitas PCO公司相機產品的中國一級代理商，負責德國Excelitas PCO產品在中國市場的推廣、銷售、技術支持等工作，為客戶提供性價比高的產品。歡迎您來電咨詢！
產品性能參數：
界面 | USB 3.1 第1代 |
圖像傳感器技術 | 背照式sCMOS |
色彩類型 | 黑白 |
分辨率 | 2048 x 2048像素 |
圖像傳感器對角線 | 18.8 mm |
像元尺寸 | 6.5 x 6.5 μm |
全幅分辨率下最大幀速 | 40 fps |
最大像素率 | 184 MPixel/s |
峰值QE | 95 % @ 580 nm |
典型讀出噪聲1 | 1.0 e- |
暗電流 @ 傳感器溫度 | < 0.2 @ -25 °C (e-/pixel/s) |
最大動態范圍 | 26,667 : 1 |
快門類型 | 滾動快門、全局重置 |
傳感器冷卻2 | 空氣和水冷 |
其他選項 | 光片掃描模式3，低光模式 |
尺寸（高 x 寬 x 長） | 85×80×109 mm |
1讀出噪音值以中位數（med）給出。所有數值都是未經任何過濾的原始數據。
2 空氣 = 風扇強制空氣冷卻 | 水 = 外接水源
3 可通過軟件選擇
注：產品信息若有變更恕不另行通知 / 德國Excelitas PCO公司中國一級代理商—元奧儀器
產品參數
參數 | pco.edge 4.2 bi 相機參數 |
傳感器型號 | 背照式科學級CMOS(sCMOS) (bi sCMOS)黑白 |
分辨率（橫 × 豎） | 2048×2048 有效像素，400萬像素 |
像元大?。M×高） | 6.5 μm×6.5 μm |
傳感器尺寸/對角線 | 13.3 mm × 13.3 mm / 18.8 mm |
快門模式 | 滾動快門（RS）/Lightsheet 掃描模式 |
調制傳遞函數值 | 76.9 lp/mm (理論值) |
滿井電子 | 48 000 e- 18 000 e- （弱光模式） |
讀出噪聲(典型值) | 1.8 med e- / 1.9 med e- 1.0 med e- / 1.1 med e- 弱光模式 |
動態范圍(典型值) | 26667:1 , 高達88.5 dB 1800:1 （64dB） ,弱光模式 |
量子效率 | 高達95% |
光譜范圍 | 370nm … 1100nm |
暗電流（典型值） | 0.2 e-/pixel/s 在 -25°C 芯片溫度 |
DSNU | 均方根值0.6 e- 均方根值0.4 e- 弱光模式 |
PRNU | 1.2% / 1.4%(弱光模式) |
全分辨率下的幀率 | 40 fps |
曝光/快門時間 | 21 μs .. 20s |
動態范圍 (AD轉換) | 16bit |
AD轉換因子 | 0.8e- / DN |
像素掃描速率 | 46 MHz |
參數 | pco.edge 4.2 bi UV參數 |
像素數據率 | 184 Mpixel/s |
非線性度 | <0.6% |
binning水平方向 | x1, x2, x4 |
binning豎直方向 | x1, x2, x4 |
感興趣區域 | 橫向調整步長：32像素 縱向調整步長：8像素 |
制冷溫度 | 制冷溫度可調 從-25 oC 到+20oC ( Peltier 和 空氣制冷 ，水冷可選購) |
觸發輸入信號 | 幀觸發，序列觸發，可編程輸入 |
觸發輸出信號 | 曝光 ， 工作狀態，可編程輸出 |
數據傳輸接口 | USB 3.1 Gen 1 |
時間印記 | 圖像上 （ 1us 精度 ） |
電源供電 | USB 3.1 Gen 1 與電源連接 (24 VDC +/- 10 %) |
功耗 | 最大22W （ 10W 一般電源連接）， USB3.1 連接供電 （4.5W ） |
重量 | 920g |
操作溫度 | + 10 °C ... + 40 °C |
操作濕度 | 10 % ... 80 % (non-condensing) |
存儲溫度范圍 | - 10 °C ... + 60 °C |
光學接口 | F-mount, C-mount |
CE / FCC認證 | 有 |
幀率表
圖像分辨率 | 幀率 |
2048x2048 像素 | 40fps |
2048x1024像素 | 80fps |
2048x512像素 | 159fps |
2048x256像素 | 302fps |
2048x128像素 | 527fps |
1920x1080像素 | 76fps |
1600x1200像素 | 68fps |
1280x1024像素 | 80fps |
640x480像素 | 171fps |
320x240像素 | 320fps |

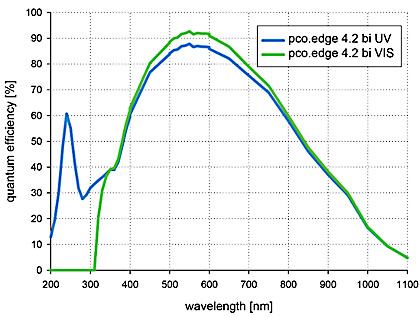

量子效率圖
注：產品信息若有變更恕不另行通知 / 德國Excelitas PCO公司中國一級代理商—元奧儀器
應用范圍：
明視場顯微鏡成像||熒光顯微鏡成像|數字病理儀器| |單分子定位顯微鏡| lightsheet熒光顯微鏡(LSFM)|鈣成像|FRET熒光共振能量轉移|FRAD| 結構光顯微鏡(SIM)| |高速明視場比率成像|高通量篩選成像|生物芯片閱讀| TIRF顯微鏡|旋盤共聚焦顯微鏡| 3D計量 | 眼科 |工業質檢| | |光伏檢查 |生物發光 | 化學發光
brightfield microscopy microscopy | fluorescence microscopy | digital pathology | single molecule localization microscopy | lightsheet fluorescence microscopy (LSFM) | calcium imaging | FRET | FRAP | structured illumination microscopy (SIM) | highspeed bright field ratio imaging | high throughput screening | high content screening | biochip reading | TIRF microscopy | spinning disk confocal microscopy | 3D metrology | ophthalmology | photovoltaic inspection | industrial quality inspection | bio luminescence | chemo luminescence
注：產品信息若有變更恕不另行通知 / 德國Excelitas PCO公司中國一級代理商—元奧儀器
相機應用系統
 |  | |
| pco.edge 相機在比率熒光成像中的應用 | pco.edge 相機在轉盤共聚焦顯微鏡的應用 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 |  | |
| pco.edge 相機在高速顯微成像中的應用 | pco.edge 相機在Selective Plane Illumination Microscopy (SPIM)的應用 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 |  | |
pco.edge 相機在Single Molecule Localization Microscopy (SMLM)中的應用 | pco.edge 相機在Selective Plane Illumination Microscopy (SPIM)的應用 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 |  | |
| pco.edge 相機在玻片掃描儀的應用 | pco.edge 相機在結構光顯微鏡的應用 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 |  | |
| 高光譜系統采用pco.edge 相機進行成像 | EOS 3D 打印系統裝備pco.edge 5.5 作為OT檢測 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 |  | |
多通道SiC晶圓檢測系統，該系統采用pco.edge 相機在室溫下 快速、無損和非接觸式地檢測設備生產鏈上的SiC晶圓的關鍵缺陷 | pco.edge 5.5 PIV 相機在PIV實驗的應用，在德國德累斯頓 技術大學的風洞測量中，F(xiàn)1車隊用來開發賽車的技術也被用 來分析自行車和頭盔的性能 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 | ||
| pco.edge 相機在Structured Illumination Microscopy (SIM)結構光顯微鏡的應用 | ||
