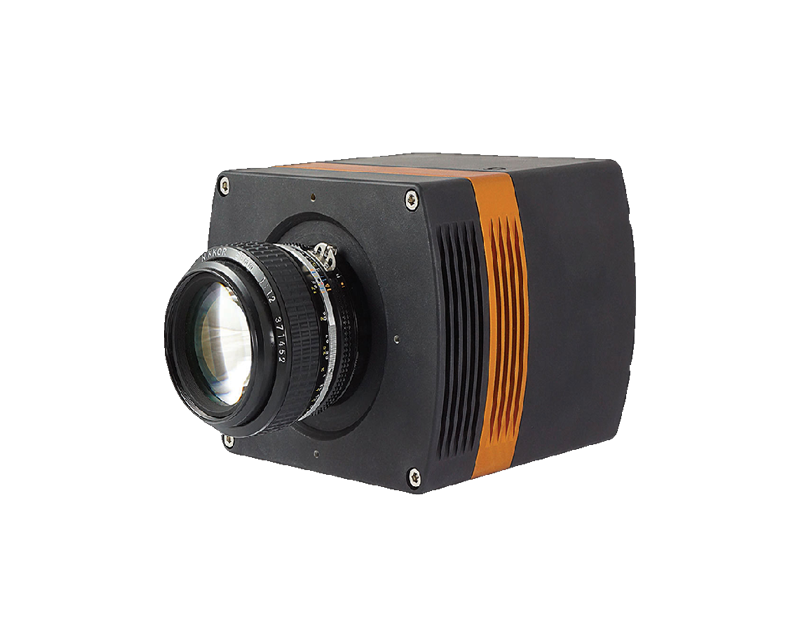

英國Raptor Photonics公司推出的Eagle 4MP四百萬像素、深度制冷型CCD相機，是專門為定量科學成像、生物醫學成像和天文觀測等科研應用研制的科學級相機，具有高分辨率、低噪聲、低暗電流等特點，光譜響應范圍可覆蓋180-1100nm，基于不同的譜段響應，提供多款不同的CCD相機產品，供用戶選擇。
英國Raptor Photonics公司推出的Eagle 4MP四百萬像素、深度制冷型CCD相機，是專門為定量科學成像、生物醫學成像和天文觀測等科研應用研制的科學級相機，具有高分辨率、低噪聲、低暗電流等特點，光譜響應范圍可覆蓋180-1100nm，基于不同的譜段響應，提供多款不同的CCD相機產品，供用戶選擇。
主要特性：
來自Teledyne e2v的背照式CCD芯片
高分辨率2048 x 2048

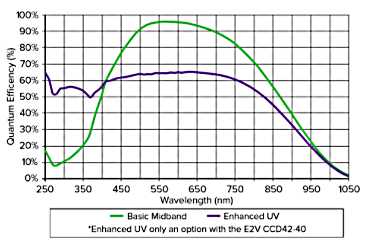

量子效率高達95%，100%填充因子
制冷溫度可達-90℃
極低的暗電流<0.0001e - /p/s
可選擇紫外增強芯片
PantaVac TM 真空技術，7年真空質保
典型應用：
天文觀測、熒光成像、量子科學、化學發光成像、拉曼成像、超分辨顯微
>>化學發光成像
為了能夠探測生物化學反應，化學發光成像需要高靈敏度和長時間曝光。選用英國Raptor Photonics公司的Eagle 4MP
相機，利用改良擬南芥在已知熱沖擊基因上表達螢火蟲熒光素酶，觀測到植物根部意外的情況。這兩張照片均在5分鐘曝光
的情況下拍攝的，在熱沖擊前后相距約45分鐘，增加的發光在根部清晰可見。
>>天文觀測
下圖為采用CCD 42-40芯片的Eagle 4MP相機拍攝的Messier 42星云的圖像，2048x2048分辨率，CCD制冷溫度
-90℃，曝光時間數小時。
*由Michel Boer和alain Klotz提供
產品參數
芯片類型 | CCD |
有效像素 | 2048 x 2048 |
像素尺寸 | 13.5μm × 13.5μm |
有效面積 | 27.65mm × 27.65mm (39.10mm diagonal) |
像元合并 | Programmable, up to 64×64 pixels |
滿阱 | Minimum: 80ke Typical: 100ke |
移位寄存器阱深 | 150ke- |
非線性 | 小于百分之一 |
讀出噪聲（RMS） | <3.5e- @ 75kHz (2.3e-typical) <12e- @ 2MHz (9.0e-typical) |
binned讀出噪聲 | @75kHz pixel readout rate, 16×16 binning < 5.0 e- rms |
峰值量子效率 | >90 @550nm |
光譜響應范圍 | 300 - 1100nm |
暗電流（e-/p/s） | <0.001 @ -90oC (0.0001 typical) |
快門類型 | Mechanical, aperture φ = 45mm |
制冷溫度 | Active, ΔT > 110°C |
TEC with liquid (utilizing PentaVac? Technology) | |
鏡頭接口 | Nikon F mount (others on request) |
同步方式 | Trigger IN and OUT - TTL compatible |
數據輸出格式 | 16-bit Camera Link (base) |
供電方式 | 12V DC ±0.1 |
總功耗 | <100W (TEC ON, Steady State） |
工作溫度 | 0°C to +55°C |
存儲溫度 | -30°C to +60°C |
外形尺寸 | 155.08mm x 140.89mm x 110.00mm |
重量 | 3.0kg [6.6lb] |
型號 | EA4240V-BV-CL |
典型應用：
天文觀測、熒光成像、量子科學、化學發光成像、拉曼成像、超分辨顯微
>>化學發光成像
為了能夠探測生物化學反應，化學發光成像需要高靈敏度和長時間曝光。選用英國Raptor Photonics公司的Eagle 4MP
相機，利用改良擬南芥在已知熱沖擊基因上表達螢火蟲熒光素酶，觀測到植物根部意外的情況。這兩張照片均在5分鐘曝光
的情況下拍攝的，在熱沖擊前后相距約45分鐘，增加的發光在根部清晰可見。
>>天文觀測
下圖為采用CCD 42-40芯片的Eagle 4MP相機拍攝的Messier 42星云的圖像，2048x2048分辨率，CCD制冷溫度
-90℃，曝光時間數小時。
*由Michel Boer和alain Klotz提供
