FLIM成像-成像新概念

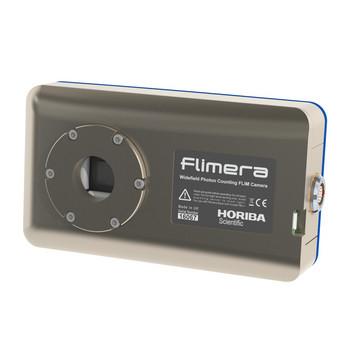

HORIBA FLIMera相機是FLIM技術的一個新概念。它是一個寬場成像相機，而不是一個共焦點掃描系統，其優點是可以用簡單的攝像技術在視頻速率下研究FLIM動態。
FLIMera 視頻 (1:43)
每個像素的TCSPC架構可同時提供24,576衰減曲線
復雜的多組份壽命研究
直接獲取衰減動力學
可實現多達5個指數的衰減曲線分析
EzTime Image --- 簡單而高效的軟件界面
適用于復雜和精密的分子分析，如活細胞動力學研究和疾病診斷的生物標志物檢測
CMOS技術的進步促進了基于像素陣列的成像傳感器的發展，每個像素基于一個時間數字轉換器（TDC），包含一個單光子雪崩光電二極管（SPAD）及其相關的電子計時裝置。
這使得基于時間相關單光子計數技術（TCSPC）的快速（視頻速率）熒光壽命測定在每個像素中得以獨立實現（圖1）。

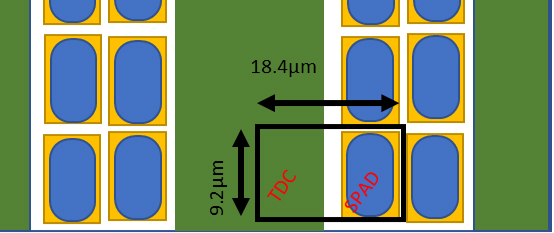

圖1：SPAD和TDC對
一個192 x 128像素的圖像傳感器，采用40nm CMOS技術，被整合到一個寬視場外延熒光顯微鏡裝置中。該傳感器具有13%的填充因子，每個18.4 x 9.2 μm的像素包含一個分辨率<40 ps的TDC。從而可同時進行24,576次熒光壽命測量，每次測量包含4,096個時間段。通過專用固件和HORIBA EzTime Image軟件，熒光強度和平均壽命以及TCSPC成像測量產生的相位圖可以同時以視頻（>30 fps）速率實時顯示（圖2）。

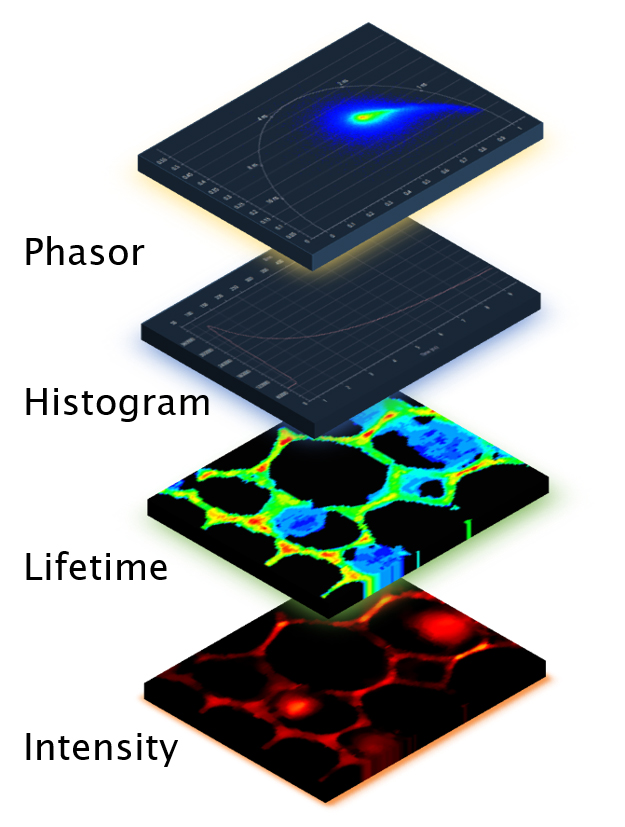

圖2：同時呈現的四個數據集
FLIMera是為配合HORIBA高度直觀的EzTime Image軟件使用而設計的。該軟件用于FLIMera的控制、數據采集和分析。FLIMera提供4種操作模式。
手動 – 用戶開始和停止采集，提供TCSPC強度圖像和用于壽命分析的FLIM數據。
定時– 用戶定義采集的運行時間，提供TCSPC強度圖像和用于壽命分析的FLIM數據。
流向HDF5文件 – TCSPC數據可以在用戶確定的時間段內流向一個HDF5文件，包含了每個像素中每個光子的完整記錄，無數據丟失，并可用于重建幀以進行完全衰減分析。
相位圖 – 對直方圖的補充，能夠以相位圖的形式實時顯示和選擇壽命數據，如圖3所示。相位圖需要使用標準樣品壽命進行初始校準。

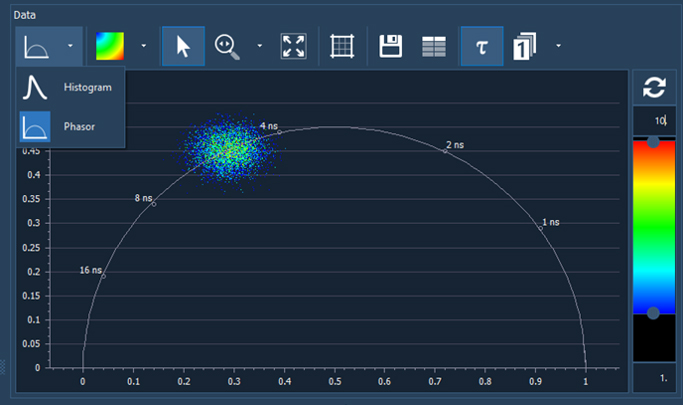

圖3：相位圖
使用標準樣品和FUN-1標記的酵母細胞展示其視頻速率（圖4）。

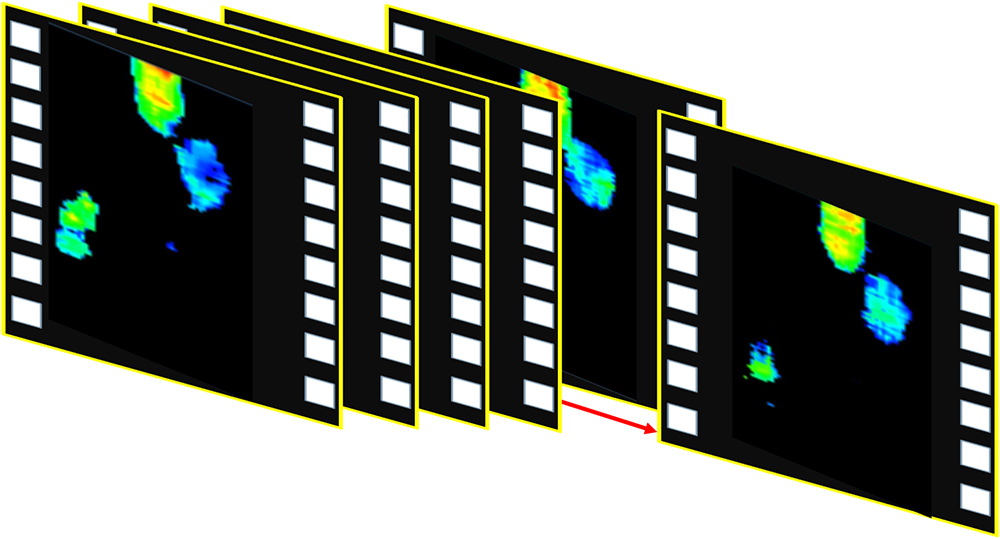

圖4：從FUN-1標記的酵母細胞壽命視頻中提取的一系列圖像 https://youtu.be/1Fu7VOCsHuA

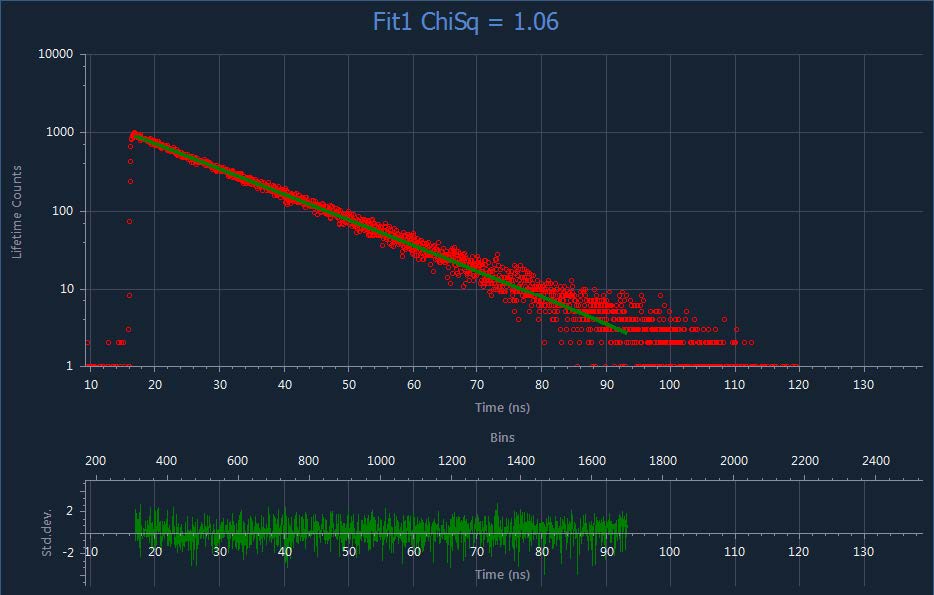

圖5 a: DeltaFLEX液體樣品的衰減

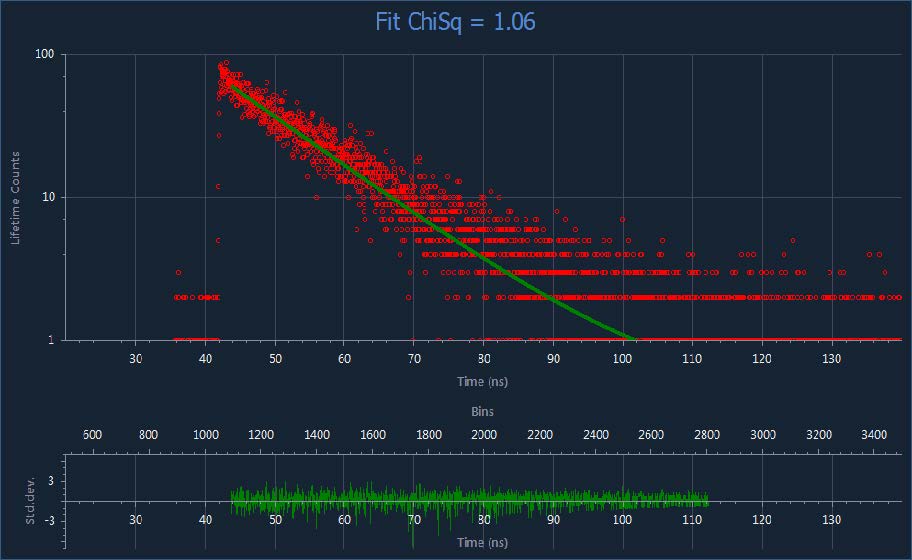

圖5 b：來自24,578個SPAD像素中的一個的衰減，顯示了FLIMera非常高的分辨率和TCSPC的真實性。
新穎的像素內檢測和計時技術實現了寬視場成像方法，這大大減少了數據采集時間，使動態事件的研究成為可能。FlIMera為HORIBA在熒光測量領域做出了貢獻；它獲得了著名的物理學會商業創新獎。
