sCMOS eBook:
制冷型相機比非制冷型相機更靈敏是真的嗎？（上）
在了解制冷型和非制冷型相機的優劣區別前，請您先陪我們觀看一場實驗室障礙賽跑比賽，看看微生物們是如何評價我們的非制冷型pco.panda sCMOS相機的？
溫度對相機中普遍存在的某些噪聲源有重大影響，這些噪聲源組成圖像傳感器的總讀出噪聲。當電子設備連續工作時，它們會因信號處理過程中的損失而散熱，而通過“冷卻”設備中的圖像傳感器組件或電子電路來降低溫度確實可以提高圖像質量和性能。
經過進一步調查冷卻帶來的優缺點表明，制冷型相機不一定比非制冷型相機更靈敏。為此，我們需要仔細研究冷卻過程的潛在影響。

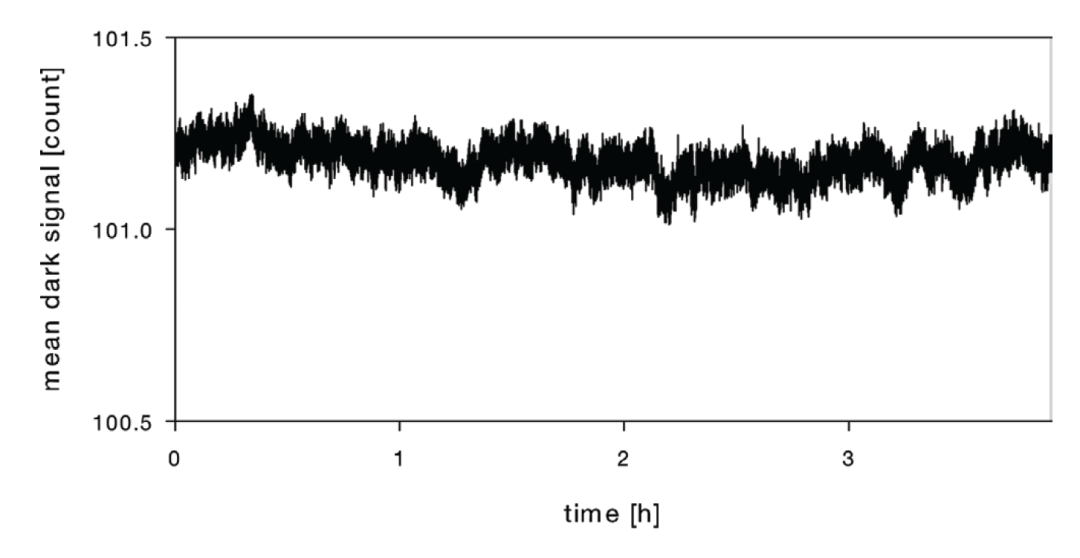

圖 1：對 sCMOS 相機的平均暗信號進行為時四小時的測量，該相機以全速 (100 fps) 連續讀取數據，其圖像傳感器的溫度控制在 + 5°C (pco.edge 5.5)。
溫度控制
冷卻主要來自相機系統尤其是圖像傳感器的溫度控制。圖 1 顯示了使用熱電珀?duì)柼鋮s器進行熱穩定的圖像傳感器；可以操作相機，但偏移量（暗值）保持不變。
隨后，因?yàn)樾盘?hào)的任何變化都將歸因于入射光波動而非溫度波動，所以該相機可用于光強度量化。不過，這種穩定的圖像質量和絕對溫度沒有直接的聯系：保持圖像傳感器在低溫環境并不重要，而嚴格地控制并穩定它的溫度是更為重要的。圖 1 中每小時的暗信號漂移或變化約為 0.5 [count]，這意味著它非常穩定。
減少暗電流
冷卻的另一個原因是可以降低噪音。在光敏像元中存在與溫度相關的噪聲源，可以通過冷卻將其最小化。還存在溫度產生電荷載流子的可能性，這些電荷載流子被稱為暗電流。與 CMOS 和 sCMOS 圖像傳感器相比，CCD 圖像傳感器的剩余優勢之一是有較低的暗電流，而前者總是具有明顯更高的暗電流值。暗電流對信號的貢獻取決于曝光時間和工作溫度。如果我們查看圖像傳感器或相機的暗信號 μd，就會發現與溫度無關的部分 μd.0 和與溫度相關的部分 μtherm。μtherm與曝光時間呈線性關系，等于暗電流 μI（單位 = [e-/(pixel *s)]）乘以曝光時間 texp：
根據誤差傳播定律，暗信號的方差為：
因?yàn)闊岣袘?yīng)電子是泊松分布的，光感應電子也是如此，
