發布時間：2021-04-08 00:21:09
pco.panda 4.2 bi UV是科學成像相機的突破，是一款超緊湊型背照式科學CMOS相機，具有從UV到VIS范圍內的高分辨率它具備出色的性能，同時提供超低噪音，高速的幀頻，寬動態范圍，高量子效率，高分辨率和大的視場范圍，響應紫外波段的光譜。pco.panda 4.2 bi UV 科學級SCMOS相機，使用科學級的背照明sCMOS芯片，4.2百萬像素成像分辨率，pco.panda 4.2 b
pco.panda 4.2 bi UV是科學成像相機的突破，是一款超緊湊型背照式科學CMOS相機，具有從UV到VIS范圍內的高分辨率它具備出色的性能，同時提供超低噪音，高速的幀頻，寬動態范圍，高量子效率，高分辨率和大的視場范圍，響應紫外波段的光譜。pco.panda 4.2 bi UV 科學級SCMOS相機，使用科學級的背照明sCMOS芯片，4.2百萬像素成像分辨率，pco.panda 4.2 bi UV在紫外線波長范圍內可實現高達90%的量子效率。，16位的動態范圍，極低的讀出噪音，小于2個電子，并提供高速的成像40幅/秒@全分辨率情況下，可滿足科學應用中對于低噪聲、高幀速、寬動態范圍及高分辨率的紫外成像需求。超緊湊相機外形設計帶來的良好通用性！并且此產品通過單條USB 3.1電纜即可同時完成供電和數據的快速傳輸，無需外部電源。其16位的sCMOS芯片具有2048 x 2048的高分辨率和6.5 x 6.5 μm2的像元尺寸，以及它卓越的成像質量將使您獲益非淺。并且，此產品確保極高的量子效率和超低讀出噪聲。pco.panda 4.2 bi UV的優點包括最新的sCMOS技術的靈活設計，可充分支持您的廣泛應用。這款相機完美適合照明條件苛刻的應用，無需主動制冷。
德國Excelitas PCO公司是專業生產高速相機，超高速相機和高性能相機的公司。眾多著名科研機構，工業，大學都在使用該公司的產品。元奧儀器是德國Excelitas PCO公司中國一級代理商，負責德國Excelitas PCO產品在中國市場的推廣、銷售、技術支持等工作，為客戶提供性價比高的產品。歡迎您來電咨詢！我司會提供詳細的技術支持與sCMOS相機優惠的價格。
產品特點：
界面 | USB 3.1 第1代 |
圖像傳感器技術 | 背照式sCMOS |
色彩類型 | 黑白 |
分辨率 | 2048 x 2048像素 |
圖像傳感器對角線 | 18.8 mm |
像元尺寸 | 6.5 x 6.5 μm |
最大幀速 全幅分辨率下 | 40 fps |
最大像素率 | 184 MPixel/s |
峰值QE | 90 % @ 550 nm，46 % @ 240 nm |
典型讀取噪聲1 | 1.8 e- |
最大動態范圍 | 26,667 : 1 |
快門類型 | 滾動快門 |
圖像傳感器制冷 | 被動制冷 |
其他選項2 | 光片掃描模式， 低光模式 |
尺寸（高 x 寬 x 長） | 65×65×66 mm |
1 讀出噪音值以中位數（med）給出。所有數值都是未經任何過濾的原始數據。
2 可通過軟件選擇
注：產品信息若有變更恕不另行通知 / 德國Excelitas PCO公司中國一級代理商—元奧儀器
技術參數：
相機型號 | pco.panda 4.2 bi UV |
傳感器型號 | 背照式科學級CMOS(sCMOS) (bi sCMOS)黑白 |
分辨率（橫 × 豎） | 2048×2048 有效像素 ，400萬像素 |
像元大?。M×高） | 6.5 μm×6.5 μm |
傳感器尺寸/對角線 | 13.3 mm × 13.3 mm / 18.8 mm |
快門模式 | 滾動快門（RS） |
調制傳遞函數值 | 76.9 lp/mm (理論值) |
滿井電子 | 48 000 e- |
讀出噪聲 (典型值) | 中值 1.8 med e- 均方根值 1.9 rms e- |
動態范圍 (典型值) | 26667:1 高達88.5 dB |
量子效率 | 高達95% |
光譜范圍 | 190nm…1100nm （UV 型號） |
暗電流 （典型值） | 42 e-/pixel/s 在 21°C |
DSNU | 均方根值0.9 e- |
PRNU | 1.1% |
全分辨率下的幀率 | 40 fps |
曝光/快門時間 | 21 μs .. 500 ms |
動態范圍 (AD轉換) | 16bit |
AD轉換因子 | 0.8 e- / count |
像元掃描速率 | 46 MHz |
像元數據率 | 184 Mpixel/s |
binning輸出 水平方向 | x1, x2, x4 |
binning輸出 豎直方向 | x1, x2, x4 |
感興趣區域 | 橫向調整步長：8像素 縱向調整步長：1像 |
非線性度 | <0.6% |
冷卻方式 | 被動式散熱 |
觸發輸入信號 | 幀觸發，獲取 （SMA接口） |
觸發輸出信號 | 曝光 ， 工作狀態（SMA接口） |
數據傳輸接口 | USB 3.1 Gen 1 |
時間印記 | 圖像上 （ 1us 精度 ） |
電源供電 | USB 3.1 Gen 1 供電 |
功耗 | 典型USB3.1 連接供電 （4.5W ），最大6W |
重量 | 420g |
操作溫度 | + 10 °C ... + 40 °C |
操作濕度 | 10 % ... 80 % (non-condensing) |
存儲溫度范圍 | - 10 °C ... + 60 °C |
光學接口 | C-mount |
CE / FCC認證 | 有 |
相機幀率：
型號 >> | pco.panda 4.2 | pco.panda 4.2 bi |
2048 x 2048 | 41 fps | 40 fps |
2048 x 1024 | 80 fps | 80 fps |
2048 x 512 | 161 fps | 159 fps |
2048 x 256 | 303 fps | 302 fps |
2048 x 128 | 528 fps | 527 fps |
1920 x 1080 | 76 fps | 76 fps |
1600 x 1200 | 69 fps | 68 fps |
1280 x 1024 | 80 fps | 80 fps |
640 x 480 | 171 fps | 171 fps |
320 x 240 | 321 fps | 320 fps |

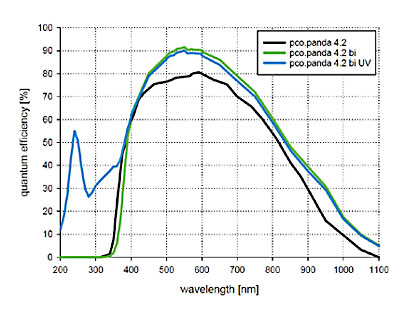

相機量子效率圖：
注：產品信息若有變更恕不另行通知 / 德國Excelitas PCO公司中國一級代理商—元奧儀器
應用領域：
活細胞顯微鏡 ；單分子檢測 ；超分辨率顯微鏡 ；TIRF顯微鏡/波導，旋轉盤共聚焦顯微鏡 ；基因組測序（第2和第3根） ；熒光共振能量轉移;FRAP分析 ；自適應光學 ；熒光光譜，生物及chemi發光 ；高通量篩選 ；光伏檢查 ；X射線斷層攝影術;ophthalmology；流式細胞儀 ；生物芯片閱讀 ；機器視覺 ；電視/廣播 ；光譜（光譜）成像 ；激光誘導擊穿光譜儀（LIBS技術） ；粒子圖像測速 PIV
注：產品信息若有變更恕不另行通知 / 德國Excelitas PCO公司中國一級代理商—元奧儀器
相機應用系統
 |  | |
| pco.edge 相機在比率熒光成像中的應用 | pco.edge 相機在轉盤共聚焦顯微鏡的應用 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 |  | |
| pco.edge 相機在高速顯微成像中的應用 | pco.edge 相機在Selective Plane Illumination Microscopy (SPIM)的應用 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 |  | |
pco.edge 相機在Single Molecule Localization Microscopy (SMLM)中的應用 | pco.edge 相機在Selective Plane Illumination Microscopy (SPIM)的應用 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 |  | |
| pco.edge 相機在玻片掃描儀的應用 | pco.edge 相機在結構光顯微鏡的應用 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 |  | |
| 高光譜系統采用pco.edge 相機進行成像 | EOS 3D 打印系統裝備pco.edge 5.5 作為OT檢測 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 |  | |
多通道SiC晶圓檢測系統，該系統采用pco.edge 相機在室溫下 快速、無損和非接觸式地檢測設備生產鏈上的SiC晶圓的關鍵缺陷 | pco.edge 5.5 PIV 相機在PIV實驗的應用，在德國德累斯頓 技術大學的風洞測量中，F(xiàn)1車隊用來開發賽車的技術也被用 來分析自行車和頭盔的性能 | |
| --------------------------------------------------------------------------------------------------------------------------------------------- | ||
 | ||
| pco.edge 相機在Structured Illumination Microscopy (SIM)結構光顯微鏡的應用 | ||
產品資料下載：
 | pco.panda 4.2 bi UV USB數據表 |
| pco.panda 4.2 bi和bi UV用戶手冊 |
 | pco.panda 4.2 bi UV 2D和3D機械圖紙 |
