數字高速攝像技術的瓶頸在于高速圖像數據的傳輸帶寬限制和海量圖像數據所需要的超大存儲空間。以前的數字高速攝像圖像系統只能在專用的硬件設備上才能實現 , 這導致數字高速攝像機價格昂貴, 大多用戶無法承擔。
FRCAM CS 系列長時間高速圖像實時記錄系統克服了以上缺點，借助于計算機的最新技術，一臺PC機上完美的實現了高速度、高分辨率、長時間的高速圖像的超大數據量無壓縮、無損失的實時存儲。
該系統實現在許多應用領域中進行高速圖像的連續記錄。為快速移動過程的分析和優化提供了理想的要求。保證實時連續的記錄.相機拍攝的照片直接存儲在高速存儲系統里面，從而省去了下載時間。 這樣長期的實驗過程，或測試, 突發事件或非?？斓倪B續單個事件可以在全分辨率和幀率下完全記錄，記錄時間根據配置選擇。
FRCAM CS長時間高速圖像實時記錄系統采用具有革命性的CMOS技術和電子技術. ,系統采用了高速光纖進行傳輸數據,速度高達25Gbps具有易用性,方便操作,便攜式等特點. 最長傳輸距離可達300米。

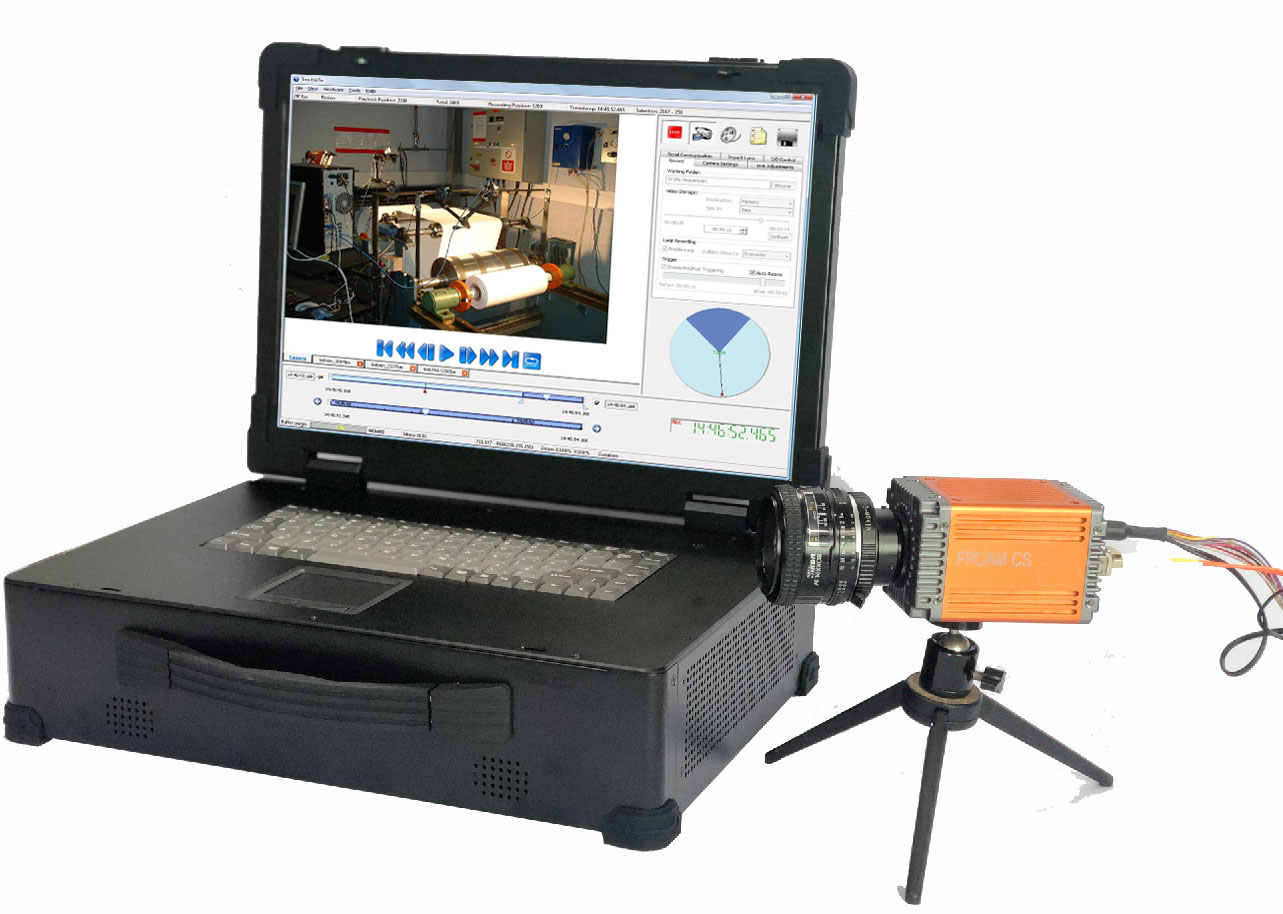

FRCAM CS長時間高速圖像實時記錄系統由外觀緊湊的高速相機、鏡頭、便攜式或臺式電腦，電纜和圖像軟件組成。可實時觀察或者記錄高速運動過程。FRCAM CS系列的各種長時間記錄儀可用于長時間記錄，以滿足客戶的特殊要求。
系統可根據客戶要求配置：a.記錄電腦內存 ； b.高速存儲卡
可記錄圖像序列電腦內存里面；
使用SSD磁盤陣列, 提高讀寫速度， 選擇容量大的SSD磁盤陣列， 可增加其記錄時間;
可選購高速存儲卡 1TB, 2TB, 4TB，8TB ，數據寫入速度最高可達6000MB/s （ 需按配置 ） ；
可循環錄制圖像序列；
提供事件標注;
可選擇低幀速延長記錄事件;
可按照需求選擇不同焦段的鏡頭 ；
可選擇高強度無頻閃LED光源；
產品型號：
FRCAM-CS 50長時間高速圖像實時記錄系統 , FRCAM-CS 180 長時間高速圖像實時記錄系統 , FRCAM-CS 200 長時間高速圖像實時記錄系統 ，
FRCAM-CS 280長時間高速圖像實時記錄系統 , FRCAM-CS 500 長時間高速圖像實時記錄系統 , FRCAM-CS 700 長時間高速圖像實時記錄系統，
FRCAM-CS 900長時間高速圖像實時記錄系統 , FRCAM-CS 1200 長時間高速圖像實時記錄系統 , FRCAM-CS 1600 長時間高速圖像實時記錄系統
FRCAM-CS 1800長時間高速圖像實時記錄系統 , FRCAM-CS 2000 長時間高速圖像實時記錄系統 , FRCAM-CS 2500 長時間高速圖像實時記錄系統
產品參數：
FRCAM-CS 50長時間高速圖像實時記錄系統 , FRCAM-CS 180 長時間高速圖像實時記錄系統 , FRCAM-CS 200 長時間高速圖像實時記錄系統參數：
型號 | FRCAM-CS 50 | FRCAM-CS 180 | FRCAM-CS 200 |
圖像分辨率： | 812 x 620像素 48萬像素 | 1604 x 1100 像素 176萬像素 | 1620 x 1240 像素 2百萬像素 |
像素大?。?/span> | 9um x 9um | 4.5um x 4.5um | 4.5um x 4.5um |
芯片大小 | 1/1.7”英寸 單色/彩色可選 | 1..1”英寸 單色/彩色可選 | /1.7”英寸 單色/彩色可選 |
圖像傳輸接口： | 光纖傳輸 |
圖像速度: | 1580幀/秒 @全分辨率 | 660幀/秒 @全分辨率 | 475幀/秒@全分辨率 |
快門類型: | 全局快門 |
曝光時間： | 5us – 1s ; |
動態范圍 | 74dB | 72dB | 68dB |
鏡頭接口: | F-MOUNT/ C -MOUNT可選購 |
操作溫度:. | +0°C - 45°C |
功耗: | 9W ,12V |
存儲溫度 | -30度-+60度 |
幀率： | 1580幀/秒@812 x 620像素 | 650幀/秒@1604x1100像素 | 470幀/秒@1620x1240像素 |
2000幀/秒@812 x 450像素 | 1000幀/秒@1604x660像素 | 500幀/秒@1620x1200像素 |
2500幀/秒@812 x 330像素 | 1500幀/秒@1604x376像素 | 1000幀/秒@1620x560像素 |
3000幀/秒@812 x 250像素 | 2000幀/秒@1604x230像素 | 1500幀/秒@1620x330像素 |
3500幀/秒@812 x 192像素 | 2500幀/秒@1604x150像素 | 2000幀/秒@1620x240像素 |
|
FRCAM-CS 280長時間高速圖像實時記錄系統 , FRCAM-CS 500 長時間高速圖像實時記錄系統 , FRCAM-CS 700 長時間高速圖像實時記錄系統參數：
型號 | FRCAM-CS 280 | FRCAM-CS 500 | FRCAM-CS 700 |
圖像分辨率： | 1936 x 1464像素 280萬像素 | 2600 x 2160 像素 560萬像素 | 3208 x 2200 像素 710萬像素 |
像素大小： | 9um x 9um | 2.5um x 2.5um | 4.5um x 4.5um |
芯片大小 | 2/3”英寸 單色/彩色可選 | 1/2”英寸 CMOS 單色/彩色可選 | 1.1”英寸 單色/彩色可選 |
圖像傳輸接口： | 光纖傳輸 |
圖像速度: | 400幀/秒 @全分辨率 | 285幀/秒 @全分辨率 | 210幀/秒@全分辨率 |
快門類型: | 全局快門 |
曝光時間： | 5us – 1s ; |
動態范圍 | 68dB | 65dB | 74dB |
鏡頭接口: | F-MOUNT/ C -MOUNT可選購 |
操作溫度:. | +0°C - 45°C |
功耗: | 9W ,12V |
操作溫度 | -30度-+60度 |
幀率： | 400幀/秒@1936x1464像素 | 280幀/秒@2600x2160像素 | 200幀/秒@3208 x 2200像素 |
1000幀/秒@1936x540像素 | 500幀/秒@2600x1220像素 | 500幀/秒@3208 x 860像素 |
1500幀/秒@1936x330像素 | 1000幀/秒@2600x600像素 | 1000幀/秒@3208 x 380像素 |
2000幀/秒@1936x220像素 | 1500幀/秒@2600x400像素 | 1500幀/秒@3208 x 228像素 |
2500幀/秒@1936x160像素 | 2000幀/秒@2048x292像素 | 2000幀/秒@3208 x 148像素 |
|
FRCAM-CS 900長時間高速圖像實時記錄系統 , FRCAM-CS 1200 長時間高速圖像實時記錄系統 , FRCAM-CS 1600 長時間高速圖像實時記錄系統參數：
型號 | FRCAM-CS 900 | FRCAM-CS 1200 | FRCAM-CS 1600 |
圖像分辨率： | 4200*2160像素 910萬像素 | 4096 x 3000 像素 1200萬像素 | 5320 x 3032 像素 1600萬像素 |
像素大?。?/span> | 2.5um x 2.5um | 2.74 um x 2.74 um | 2.74 um x 2.74 um |
芯片大小 | 2/3”英寸 – 11mm CMOS 單色/彩色可選 | 1..1”英寸CMOS 單色/彩色可選 | 1..1”英寸CMOS 單色/彩色可選 |
圖像傳輸接口： | 光纖傳輸 |
圖像速度: | 287幀/秒 @全分辨率 | 185 幀/秒 @全分辨率 | 145幀/秒@全分辨率 |
快門類型: | 全局快門 |
曝光時間： | 5us – 1s ; |
動態范圍 | 62dB | 74dB | 62dB |
鏡頭接口: | F-MOUNT/ C -MOUNT可選購 |
操作溫度:. | +0°C - 45°C |
功耗: | 9W ,12V |
操作溫度 | -30度-+60度 |
幀率： | 285幀/秒@4200*2160像素 | 185幀/秒@4096x3000像素 | 145幀/秒@5320 x 3032像素 |
500幀/秒@4200*1220像素 | 485幀/秒@4096x1000像素 | 384幀/秒@5320x1024像素 |
1000幀/秒@4200*592像素 | 1000幀/秒@4096x360像素 | 1000幀/秒@5320x236像素 |
2000幀/秒@4200x280像素 | 1000幀/秒@4096x160像素 | 1500幀/秒@5320x76像素 |
2500幀/秒@4200x218像素 |
|
|
|
FRCAM-CS 1800長時間高速圖像實時記錄系統 , FRCAM-CS 2000 長時間高速圖像實時記錄系統 , FRCAM-CS 2500 長時間高速圖像實時記錄系統參數：
型號 | FRCAM-CS 1800 | FRCAM-CS 2000 | FRCAM-CS 2500 |
圖像分辨率： | 4500 x 4096像素 1800萬像素 | 4504 x 4504 像素 2000萬像素 | 5120 x 5120 像素 2500萬像素 |
像素大?。?/span> | 2.5um x 2.5um | 2.74 um x 2.74 um | 2.5 um x 2.5 um |
芯片大小 | ..1”英寸CMOS 單色/彩色可選 | 1..1”英寸CMOS 單色/彩色可選 | 1..1”英寸CMOS 單色/彩色可選 |
圖像傳輸接口： | 光纖傳輸 |
圖像速度: | 139幀/秒 @全分辨率 | 100 幀/秒 @全分辨率 | 75幀/秒@全分辨率 |
快門類型: | 全局快門 |
曝光時間： | 5us – 1s ; |
動態范圍 | 86dB | 74dB | 74dB |
鏡頭接口: | F-MOUNT/ C -MOUNT可選購 |
操作溫度:. | +0°C - 45°C |
功耗: | 9W ,12V |
操作溫度 | -30度-+60度 |
幀率： | 139幀/秒@4500 x 4096像素 | 100幀/秒@4504 x 4504 像素 | 75幀/秒@5120 x 5120像素 |
| 200幀/秒@4504 x 2000 像素 | 150幀/秒@5120 x 2500像素 |
| 500幀/秒@4504 x 700 像素 | 300幀/秒@5120 x 1200像素 |
| 1000幀/秒@4504 x 230 像素 | 500幀/秒@5120 x 700像素 |
| 1500幀/秒@4504 x 72 像素 | 1000幀/秒@5120 x 312像素 |
|
備注：調整縱向分辨率可以提高幀率；橫向分辨率可以縮小，但是幀率不變
應用范圍 :
生物醫學領域：高分辨率高速顯微鏡成像；細胞高速成像；生物力學；生物運動分析；動物仿真學；動物動作分析人體步態分析；昆蟲或鳥類翅膀運動；康復物理治療；細胞；瓣膜運動；出血觀察；吞咽；呼吸道鞭毛運動；生物高速成像；生物仿真；微流控系統等；
汽車測試領域：安全氣囊分析；機器人動作分析；擺臂分析；撞擊試驗；結構分析；防護裝置性能測試；氣缸噴流；
體育運動領域：仿真設備測試；運動動作姿態分析；沖線瞬間拍攝；羽毛球、網球、田徑運動；兵乓球動作；姿態分析；高爾夫動作；體育運動輔助訓練；
影視制作領域：3D動畫制作；廣告攝影；電視電影；動畫特效；
能源化工領域：氣相流；PIV粒子測速系統；化學結晶過程；噴流；噴霧流體分析；燃燒過程；火焰分析；微通道流；
其他專業領域：跌落試驗；振動分析；沖擊分析；焊接；繞線；切削；壓膜成型；印刷分析；瓶蓋測試；煙草機械；運轉動作分析或故障診斷；產品研發測試；力學彈性分析；放電分析等；
