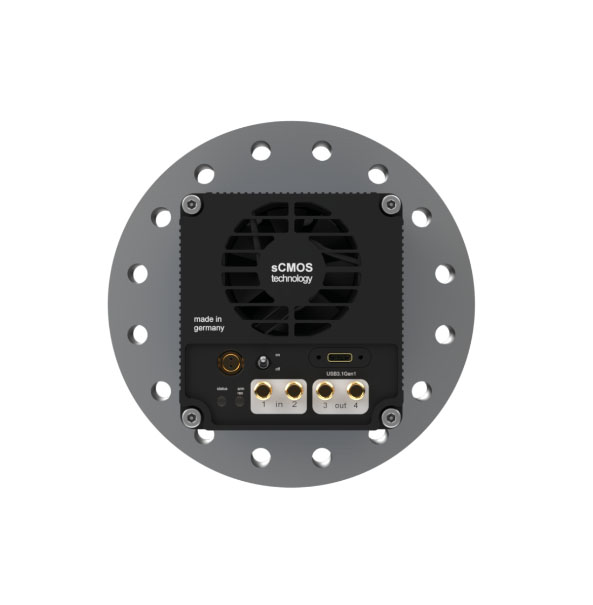

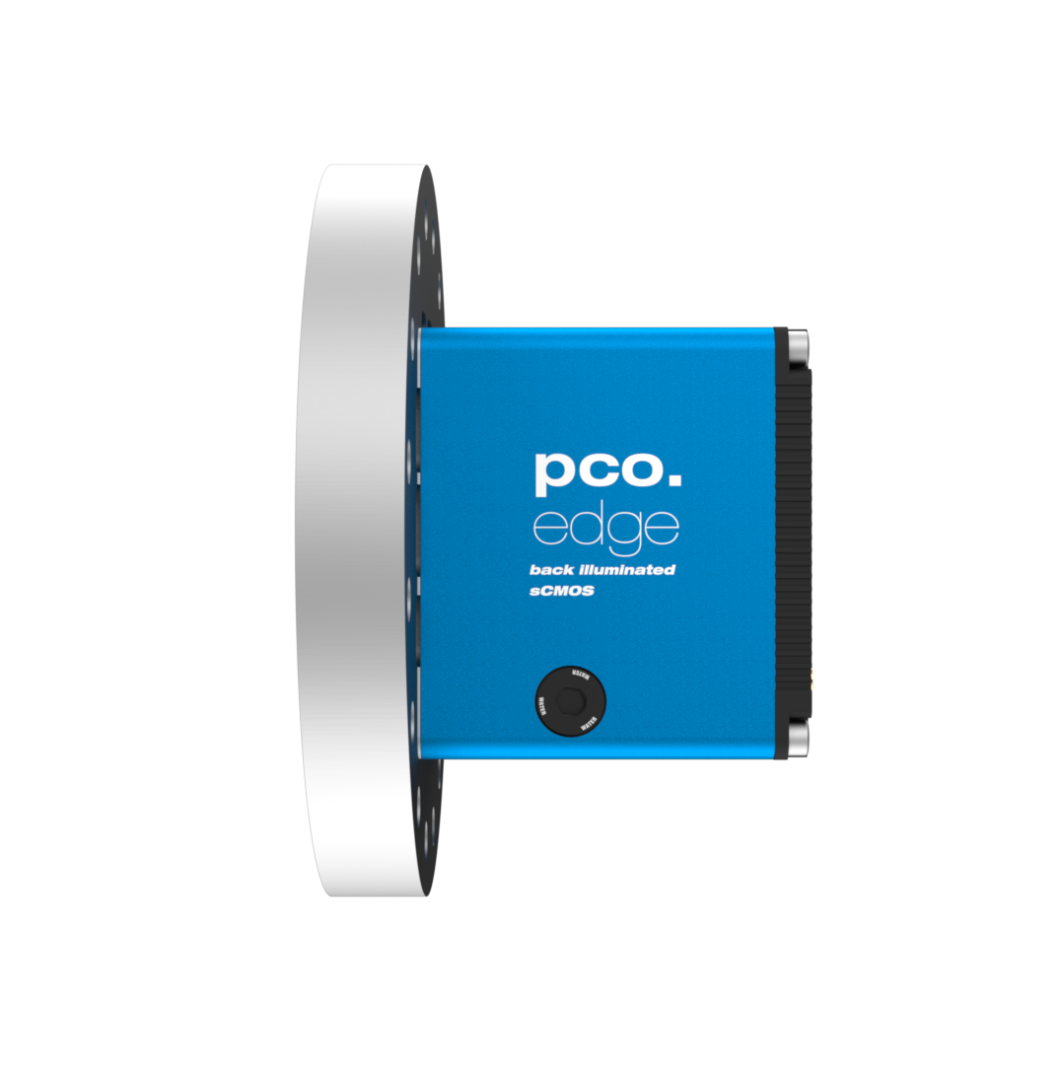

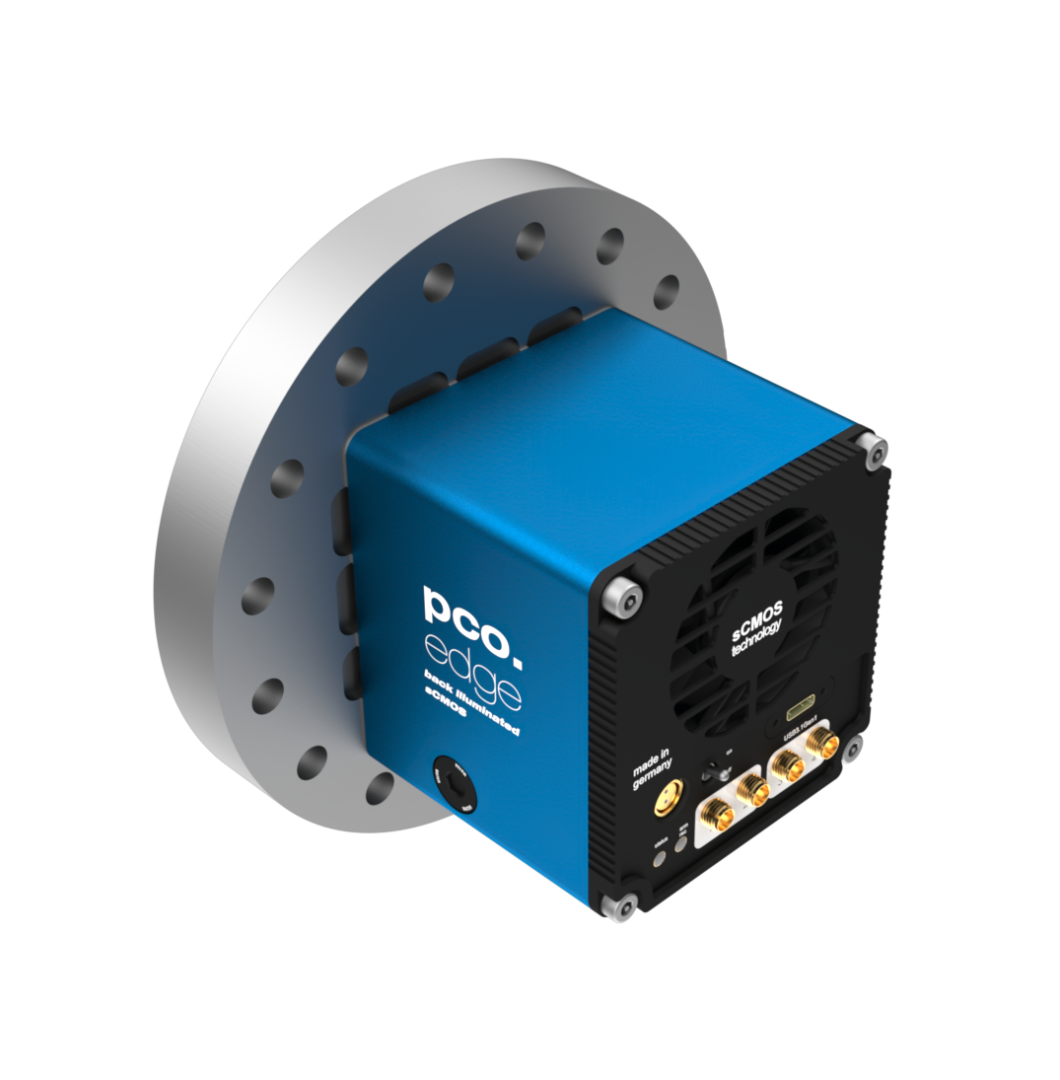

pco.edge 4.2 bi XU 相機采用帶有非常特殊涂層的背照式sCMOS傳感器，該芯片可應用在可見光下到極紫外線(EUV)和軟X射線輻射等場合。 相機可以適用于超高真空操作和在軟x射線能量30ev到1000ev范圍內使用。 圖像傳感器具有2048 X 2048像素，像素尺寸為6.5 μm X 6.5 μm，全分辨率下幀率可達48幀/秒， 低噪音水平1.9 e-，88dB 動態范圍。 相機設

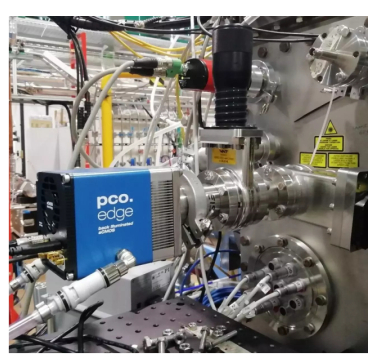

pco.edge 4.2 bi XU采用背照式sCMOS傳感器，具有極其特殊的涂層，非常適合用于從可見光到極紫外（EUV）和軟X射線輻射范圍的應用。 極紫外sCMOS相機 pco.edge 4.2 bi XU具有2048 x 2048像素分辨率和6.5 μm像元尺寸，能夠在88 dB的動態范圍內以40 fps的幀速進行全幀采集，噪聲水平為1.9e-。pco.edge 4.2 bi XU相機專為超高真空操作設計，并使用能量范圍30 eV到1000 eV的軟X射線進行表征。該相機結構緊湊，提供各種軟件集成選項。
德國Excelitas PCO公司是專業生產高速相機，超高速相機和sCMOS科學級相機的公司。眾多的著名科研機構，工業，大學都在使用該公司的產品。元奧儀器是德國Excelitas PCO公司在中國的一級代理商，負責德國Excelitas PCO公司產品在中國市場的推廣、銷售、技術支持等工作，為客戶提供性價比高的產品。 歡迎您來電咨詢！我司會提供詳細的技術支持與sCMOS相機優惠的價格。
界面 | USB 3.0 第1代 |
圖像傳感器技術 | sCMOS PulSar |
光譜范圍 | 1 nm至1100 nm（1.2 keV至1.1 eV） |
分辨率 | 2048 x 2048像素 |
圖像傳感器對角線 | 18.8 mm |
像元尺寸 | 6.5 x 6.5 μm |
全幅分辨率下最大幀速 | 40 (16位) fps |
最大像素率 | 184 (16位) MPixel/s |
峰值QE | >95% @2.28 nm |
典型讀出噪聲1 | 1.9 e- |
暗電流 @ 傳感器溫度 | 0.2 @ -25 °C e-/pixel/s |
最大動態范圍 | 26,667:1 |
快門類型 | 滾動快門、全局重置 |
傳感器制冷2 | 可調節：-25 °C到+20 °C珀耳帖，采用 |
尺寸3（高 x 寬 x 長） | 152×152×99 mm |

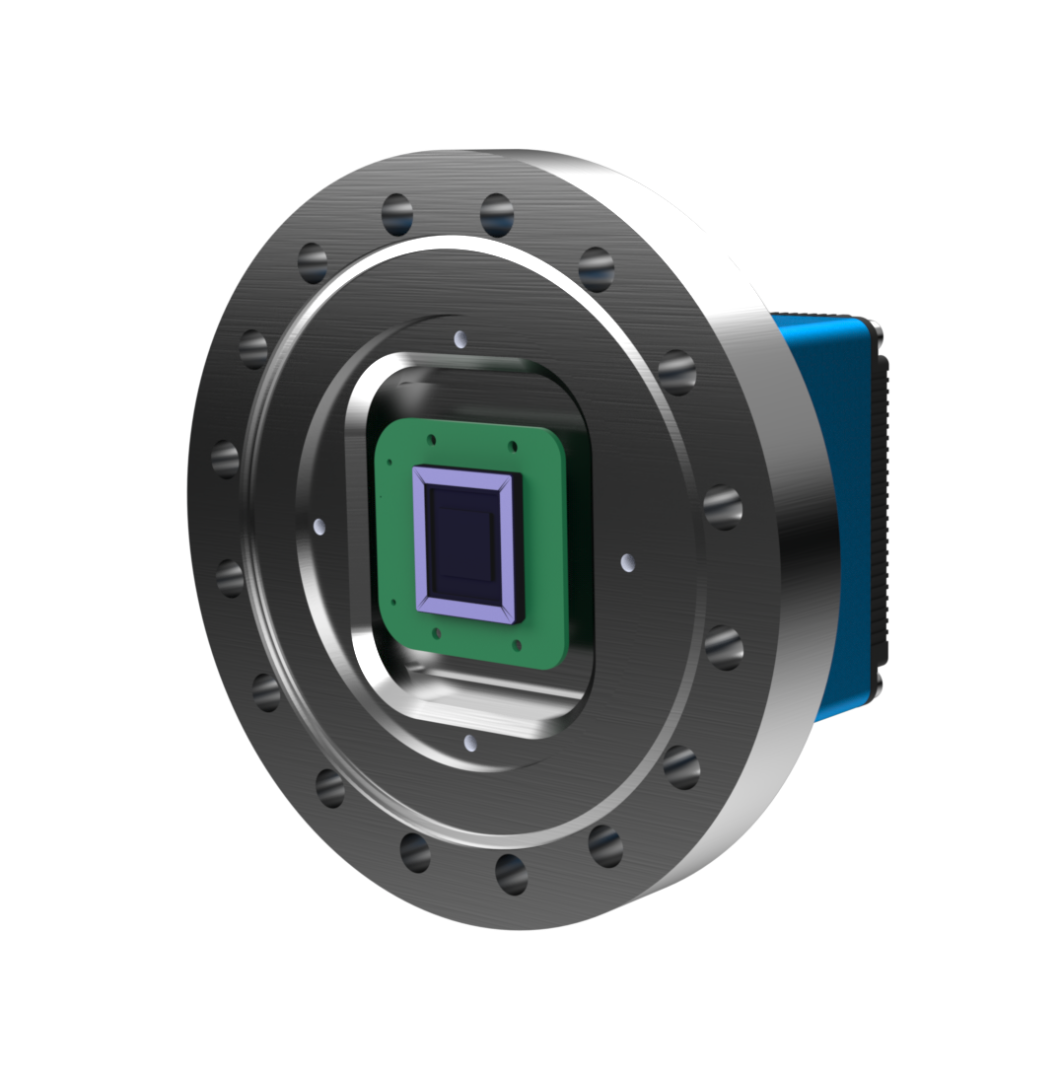

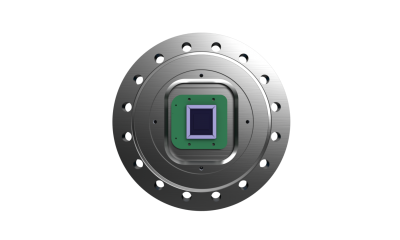

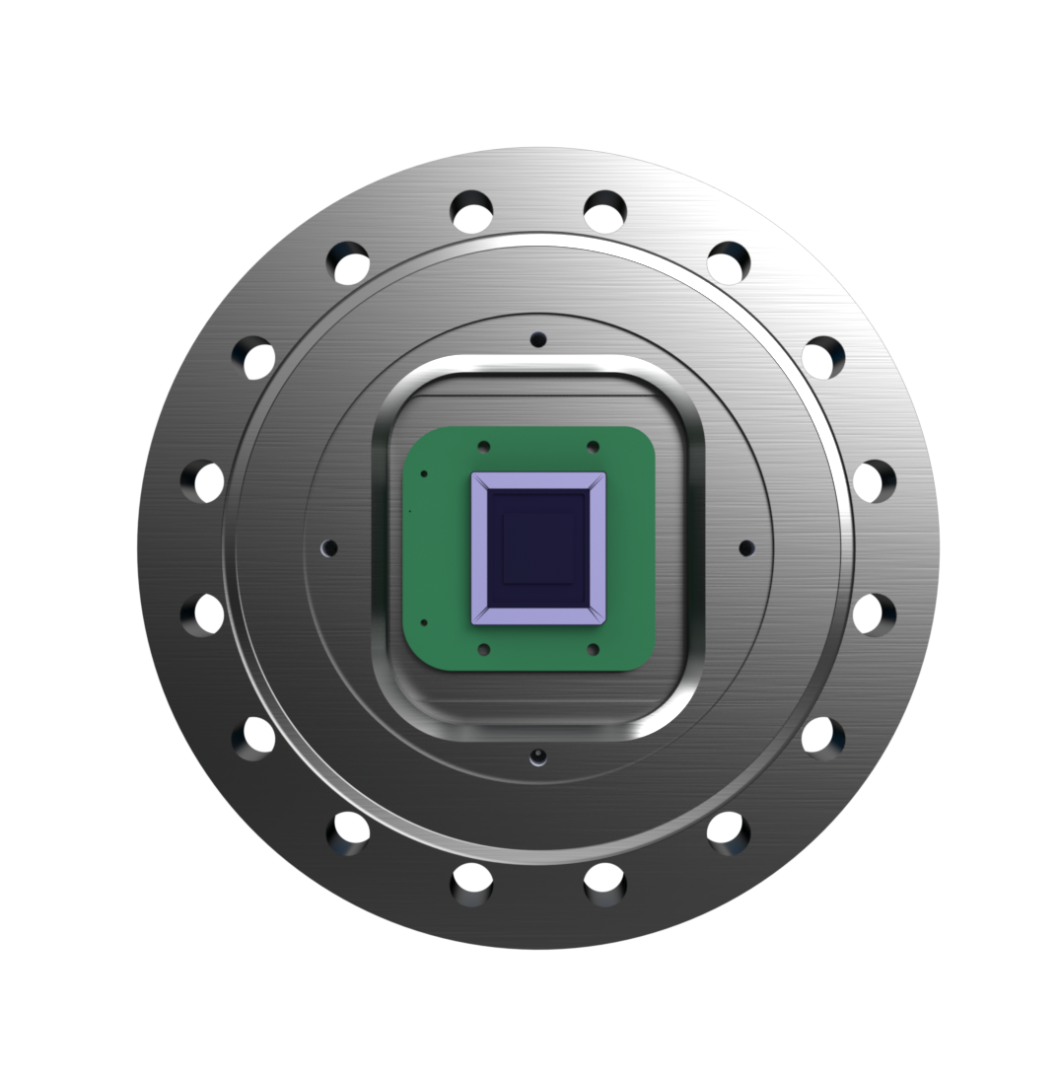

光學－機械接口 | CF100法蘭 |
1 讀出噪音值以中位數（med）給出。所有數值都是未經任何過濾的原始數據。
2 空氣 = 風扇強制空氣冷卻 | 水 = 外接水源
3包括CF100法蘭
注：產品信息若有變更恕不另行通知 / 德國Excelitas PCO公司中國一級代理商—元奧儀器
產品參數：
參數 | pco.edge 4.2 bi XU sCMOS相機 參數 |
傳感器型號 | sCMOS PulSar |
分辨率（橫 × 豎） | 2048×2048 有效像素，400萬像素 |
像元大?。M×高） | 6.5 μm×6.5 μm |
傳感器尺寸/對角線 | 13.3 mm × 13.3 mm / 18.8 mm |
快門模式 | 滾動快門、全局重置 |
調制傳遞函數值 | 76.9 lp/mm (理論值) |
讀出噪聲(典型值) | 1.9 med e- |
動態范圍(典型值) | 26667:1 , 高達88.5 dB |
量子效率 | >95% @2.28 nm |
光譜范圍 | 1 nm至1100 nm（1.2 keV至1.1 eV） |
暗電流（典型值） | 0.2 e-/pixel/s 在 -25°C 芯片溫度 |
全分辨率下的幀率 | 40 fps |
曝光/快門時間 | 10 μs .. 20s |
動態范圍 (AD轉換) | 16bit |
Sensor cooling | 溫度可調: 從 -25 °C 到 +20 °C peltier with forced air (fan) 和水冷。校準設置點: -10 °C |
最大像素率 | 184 (16位) MPixel/s |
尺寸3（高 x 寬 長） | 152×152×99 m m |
光學－機械接口 | CF100法蘭 |
注：產品信息若有變更恕不另行通知 / 德國Excelitas PCO公司中國一級代理商—元奧儀器
