TRiCATT圖像增強器

發布時間：2018-08-09 14:01:55

TRiCATT是一款緊湊型鏡頭耦合圖像增強器，適用于科學和工業應用的以下場景1）低照度成像；2）通過快速門開關獲得短曝光時間；3）使用鎖定檢測的頻域成像TRiCATT提供18或25毫米圖像增強器和高效中繼鏡頭可供選擇，可與任何CCD或CMOS相機匹配，從而形成靈活方便的解決方案，可輕松集成到現有成像系統中。TRiCATT（時間分辨像增強器相機附件）是時域或頻域超快成像的最佳選擇。使用Gen II

TRiCATT是一款緊湊型鏡頭耦合圖像增強器，適用于科學和工業應用的以下場景

1）低照度成像；

2）通過快速門開關獲得短曝光時間；

3）使用鎖定檢測的頻域成像

TRiCATT提供18或25毫米圖像增強器和高效中繼鏡頭可供選擇，可與任何CCD或CMOS相機匹配，從而形成靈活方便的解決方案，可輕松集成到現有成像系統中。

TRiCATT（時間分辨像增強器相機附件）是時域或頻域超快成像的最佳選擇。

使用Gen II和Gen III圖像增強器，TRiCATT可為您的應用提供高達單光子級別和最佳光的譜帶寬的高靈敏度。不同的光譜靈敏度，磷屏，空間分辨率，增益，線性，小柵極寬度和門控頻率范圍的均可供選擇。

對于時域成像，增強器配備了一個快門單元（TRiCATT G40n / G2n），可使增強器作為電光快門進行操作。門控單元可以在高達2.5 MHz的突發脈沖重復率下工作。

一系列不同的增強器控制單元提供從模擬增益控制到全數字控制的功能，包括內部觸發發生器和可編程門控列車。

對于頻域成像，TRiCATT M支持120 MHz（標準）和更高（外部信號發生器）的增益調制。調制由單片數字同步器提供，以確保極低的相位噪聲。

主要特征

blob.png 高分辨率圖像增強器-Gen II和Gen III圖像增強器，可在紫外線，可見光或近紅外線條件下提供高分辨率和高靈敏度

blob.png 短的選通寬度-柵極寬度降至小于3 ns（FWHM），抖動極小

blob.png 高的選通重復率-高達300 kHz / 2.5 MHz的突發

blob.png 緊湊的設計-輕松適合您的成像或光譜設置

blob.png 過度曝光保護-用戶可定義的電流限制和可選的快門

blob.png 易于耦合-靈活高效的鏡頭耦合到任何CCD和CMOS相機（高達500 fps）

像增強器結構圖：

當TRiCATT安裝在鏡頭或顯微鏡上時，入射光線

（a）會聚焦到圖像增強器

（b）的入射窗口。

 圖像增強器將光學圖像轉換為光電陰極處的電子，在微通道板（MCP）處放大該電子圖像，并在陽極屏幕處將電子重新轉換為光子。 在增強器的輸出端，安裝一個繼電器物鏡，放大倍數與增強器與高速攝像機傳感器相匹配。

對于時間分辨成像，門單元與圖像增強器一起使用以產生電光快門。 門控單元產生高壓脈沖信號或跟隨外部TTL脈沖。 脈沖寬度是可變的，并且遵循從小于3ns到DC的TTL輸入脈沖，重復頻率高達300kHz。



圖像增強器參數


TRiCATT 18

TRiCATT 25

Image intensifier

圖像增強器

Proximity-focused Gen II

or Gen III (filmless)

Input window

輸入窗口

S20:Quartz.S25,GaAs,

GaAsP: Borosilicate glass

Input diameter

輸入直徑

18 mm

25 mm

Input window thickness

輸入窗口厚度

5.5 mm

6.0 mm

Effective area

有效面積

Gen II: ? 17.5 mm,

Gen III: 13.5x10 mm

Gen II: ? 24.5 mm

Gen III: 16x16 mm

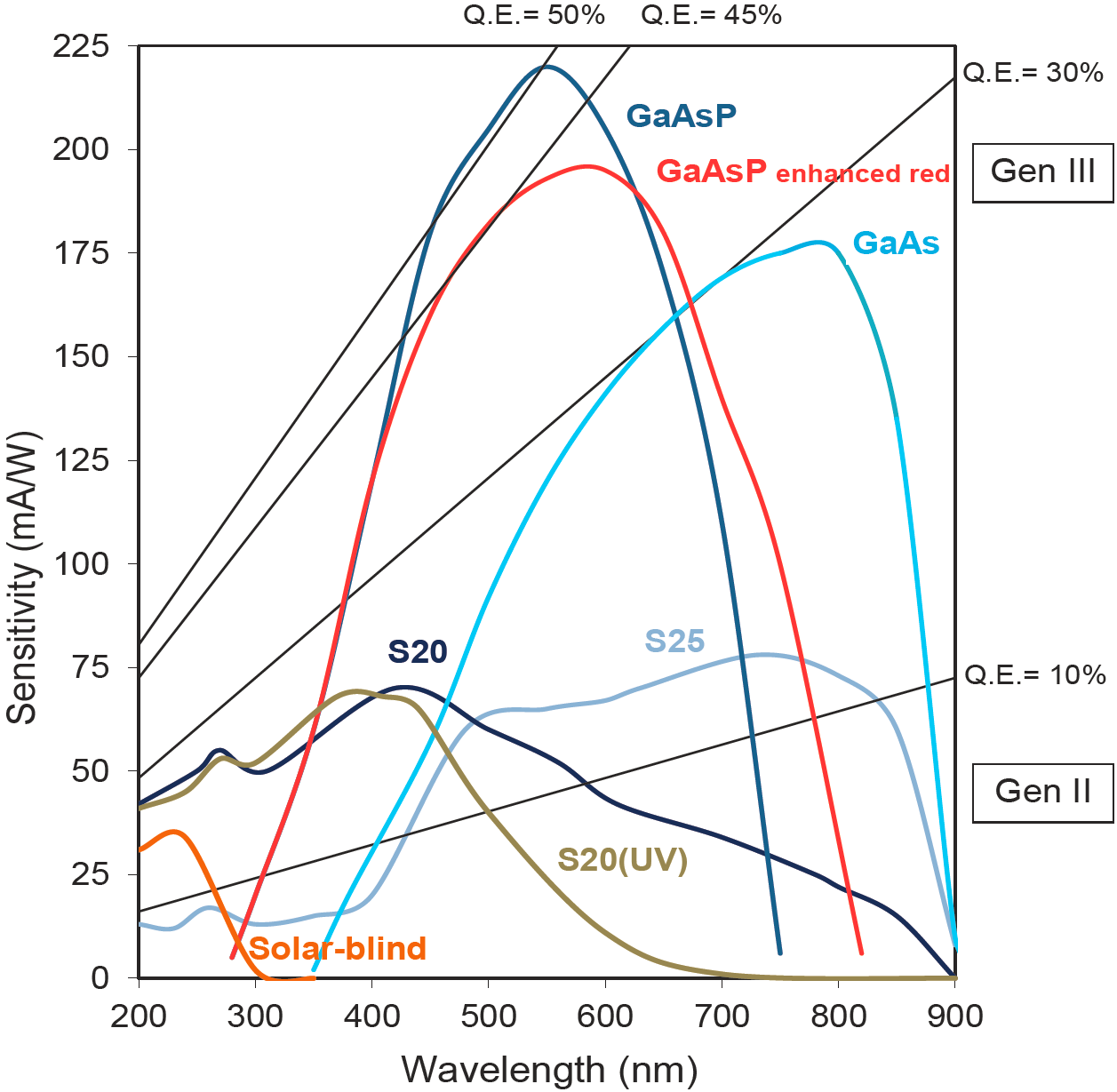

Sensitivity and spectral range

靈敏度 和 光譜范圍

TRiCATT G: see graph onp. 5 (top-left)

Min. gate width (FWHM)

最小半高寬度（FWHM）

TRiCATT G 40n: 40 ns

TRiCATT G 2n: < 3 ns with

Gen II, 5 ns with Gen III

Max. repetition frequency

最大重復頻率

TRiCATT G 40n: 100 kHz

TRiCATT G 2n: 300 kHz,

2.5 MHz in burst mode

Photocathode

光電陰極

S20

S25

GaAs

GaAsP

S20

S25

GaAs

GaAsP

Luminous gain (max)*[lm/m2/lx]

發光增益（大）

14800

30000

40000

22000



33000

22000

Equivalent Background Input

等效背景輸入

0.006

e/px/s

0.008

e/px/s

2*10-11

lm/cm2

3*10-12

lm/cm2



2*10-11

lm/cm2

3*10-23

lm/cm2

Typical output resolution (lp/mm) 典型輸出分辨率

1:1 lens coupling鏡頭耦合

60


63


57



57

2:1lens coupling鏡頭耦合

120


126


114



114

3:1lens coupling鏡頭耦合

180


189


171



171

Lens coupling/output flange

1:1 C-mount

2:1 C-mount

1:1;2:1;3:1F-mount

on request

1:1F-Mount

2:1F-Mount

3:1F-Mount

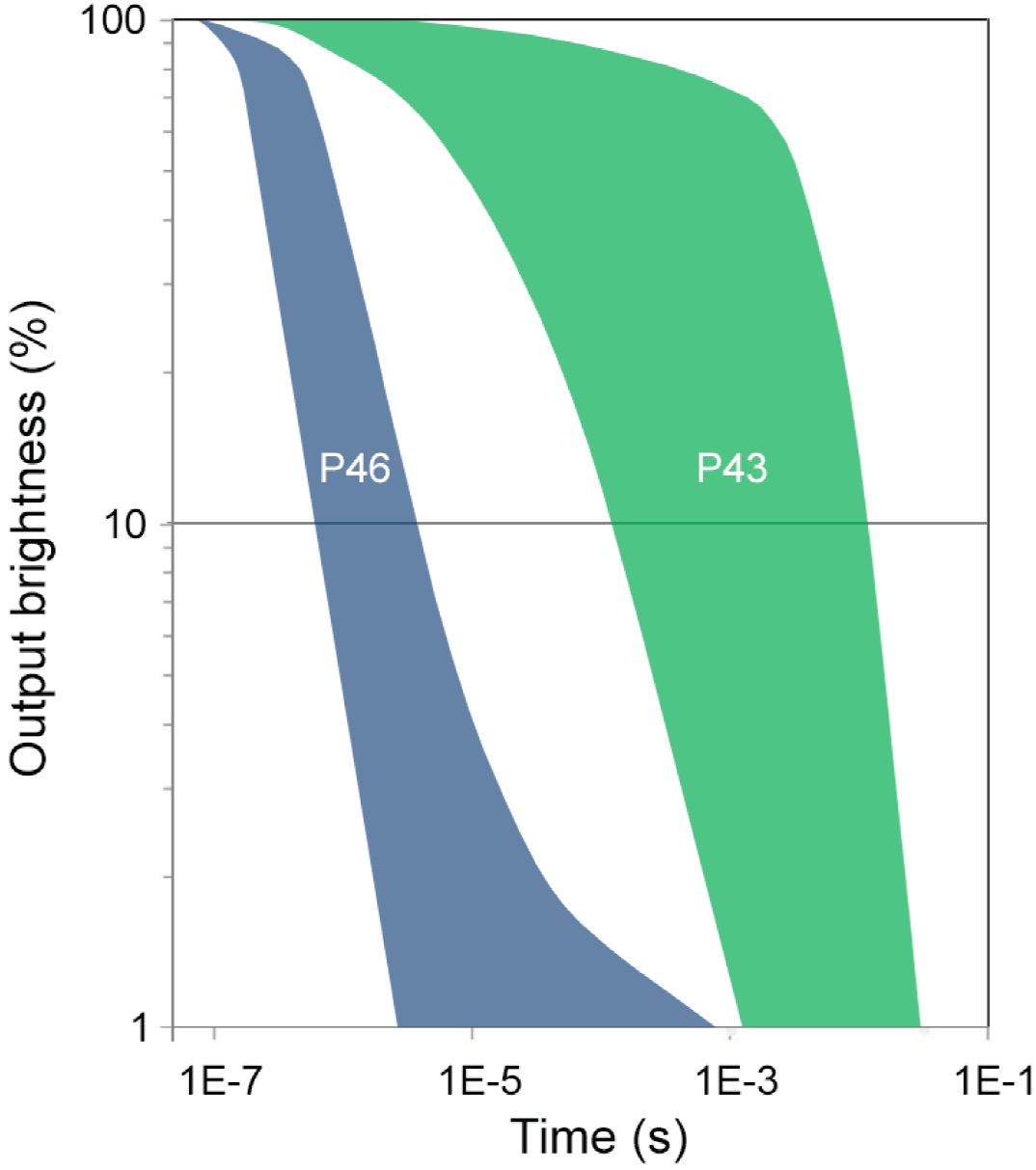

Phosphor熒光體

P43 (P20, P46 on request)

Spatial resolution bare intensifier

Gen II: up to 69 lp/mm, Gen III: up to 64 lp/mm

空間分辨率光增強器

II代高達69 lp / mm，III代高達64 lp / mm

*增益和EBI是為帶有P43磷光屏幕的圖像增強器指定的

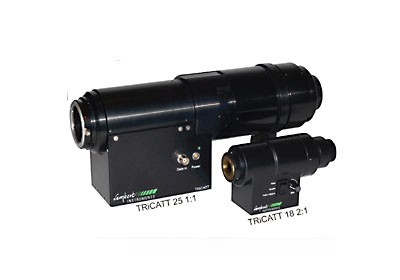

像增強器配置：

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

應用范圍：

  • 時間分辨成像和光譜

  • 粒子成像測速（PIV）

  • 激光誘導熒光（LIF）

  • 時間選通發光

  • 熒光壽命成像顯微（FLIM）

  • 熒光共振能力轉移（FRET）

  • 氧成像


  • 粘性成像（Viscosity）

  • 單分子成像

  • 生物和化學發光成像

  • 太陽能光伏和LED特征表征

  • 燃燒成像

  • 時間選通拉曼

  • 等離子物理

  • X-射線成像


注：產品信息若有變更恕不另行通知
