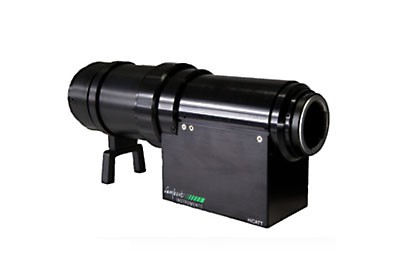

增強型高速相機附件HiCATT是專為與高速攝像機配合使用而設計的強化相機附件。它可以用來將低光照水平的圖像放大到高達10000倍的水平，從而提高附加高速攝像機的靈敏度并實現高速，低光照水平成像。 HiCATT使用高質量的鏡頭耦合器連接到所有主流品牌的高速攝像機。增強型高速相機附件HiCATT的混合型圖像增強器由2級組成，可以直徑為25毫米或18毫米。第一階段是第二代或第三代接近聚焦MCP增強器，并
增強型高速相機附件HiCATT是專為與高速攝像機配合使用而設計的強化相機附件。它可以用來將低光照水平的圖像放大到高達10000倍的水平，從而提高附加高速攝像機的靈敏度并實現高速，低光照水平成像。 HiCATT使用高質量的鏡頭耦合器連接到所有主流品牌的高速攝像機。
增強型高速相機附件HiCATT的混合型圖像增強器由2級組成，可以直徑為25毫米或18毫米。第一階段是第二代或第三代接近聚焦MCP增強器，并提供非常高的可調節增益。第二個階段是一個靠近焦點的Gen1增強器，可以產生高幀率成像所需的高輸出亮度。在其選通模式下，第一階段用作快速光電快門，其有效曝光時間低至納秒級。增強器可以以突發的高達2.5 MHz的重復速率運行。
憑借廣泛的Gen II和Gen III圖像增強器，HiCATT可為您的應用提供高達單光子級別的高靈敏度和最佳光譜帶寬。涵蓋光譜靈敏度，熒光粉，空間分辨率，增益，線性度，最小柵極寬度和門控頻率范圍的不同型號可供選擇。標準上，增強型高速相機附件HiCATT的第一級圖像增強器配備了單個MCP。雙MCP圖像增強器可根據要求提供。
主要特征
簡單的耦合 - 靈活高效的鏡頭耦合到所有主流品牌的高速攝像機（高達300 000 fps）
高分辨率圖像增強器 - Gen II和Gen III圖像增強器，在紫外線，可見光或近紅外線條件下提供世界最高的分辨率和靈敏度
短選通寬度 - 柵極寬度降至小于3 ns（FWHM）抖動極小
高選通重復率 - 高達300 kHz / 2.5 MHz突發
緊湊的設計 - 輕松適配您的成像或光譜設置
過度曝光保護 - 用戶可定義的陽極電流限制
圖像增強器參數
Min. gate width (FWHM) 最小.選通寬度（FWHM） | HiCATT G 40n: 40ns HiCATT G 2n: < 3 ns with Gen II, 5 ns with Gen III | |||
Max. repetition frequency 最大.重復頻率 | HiCATT G 40n: 100 kHz HiCATT G 2n: 300 kHz, 2.5 MHz in burst mode | |||
First stage image intensifier 第一階段圖像增強器 | Proximity-focused Gen II or Gen III (filmless) | |||
Second stage image intensifier 第二階段圖像增強器 | Proximity-focused Gen I | |||
Input window 輸入窗口 | S20: Quartz. S25, GaAs, GaAsP: Borosilicate glass
| |||
Sensitivity and spectral range 靈敏度和光譜范圍 | See graph on page 3 (top-left)
| |||
Photon gain (max) Equivalent 光子增益（最大）等效 | S20: 40000, S25: 30000, GaAs: 30000, GaAsP: 50000
| |||
Background Input 背景輸入 | S20: 0.006, S25: 0.008, GaAs: 0.024, GaAsP: 0.006 photo e-/px/s | |||
Phosphor 熒光體 | P46 (P20, P24, P43 on request) | |||
Input lens mount 輸入鏡頭座 | F-mount (C-mount on request) | |||
Output lens mount 輸出鏡頭座 | F-mount (C-mount on request) | |||
Available relay lenses 可用的中繼鏡頭 | 1:1, 2:1, 3:1 | |||
Typical resolution on output (lp/mm) 輸出典型分辨率 | 1:1 relay lens | S20: 33, S25: 31, GaAs: 28, GaAsP: 26 | ||
2:1 relay lens | S20: 66, S25: 62, GaAs: 56, GaAsP: 52 | |||
3:1 relay lens | S20: 99, S25: 93, GaAs: 84, GaAsP: 78 | |||
HiCATT 18 | HiCATT 25 | |||
Effective area 有效面積 | Gen II: ? 17.5 mm Gen III: 13.5x10 mm | Gen II: ? 24.5 mm Gen III: 16x16 mm | ||
Input diameter 輸入直徑 | 18 mm | 25 mm
| ||
Input window thickness 輸入窗口厚度 | 5.5 mm | 6.0 mm | ||

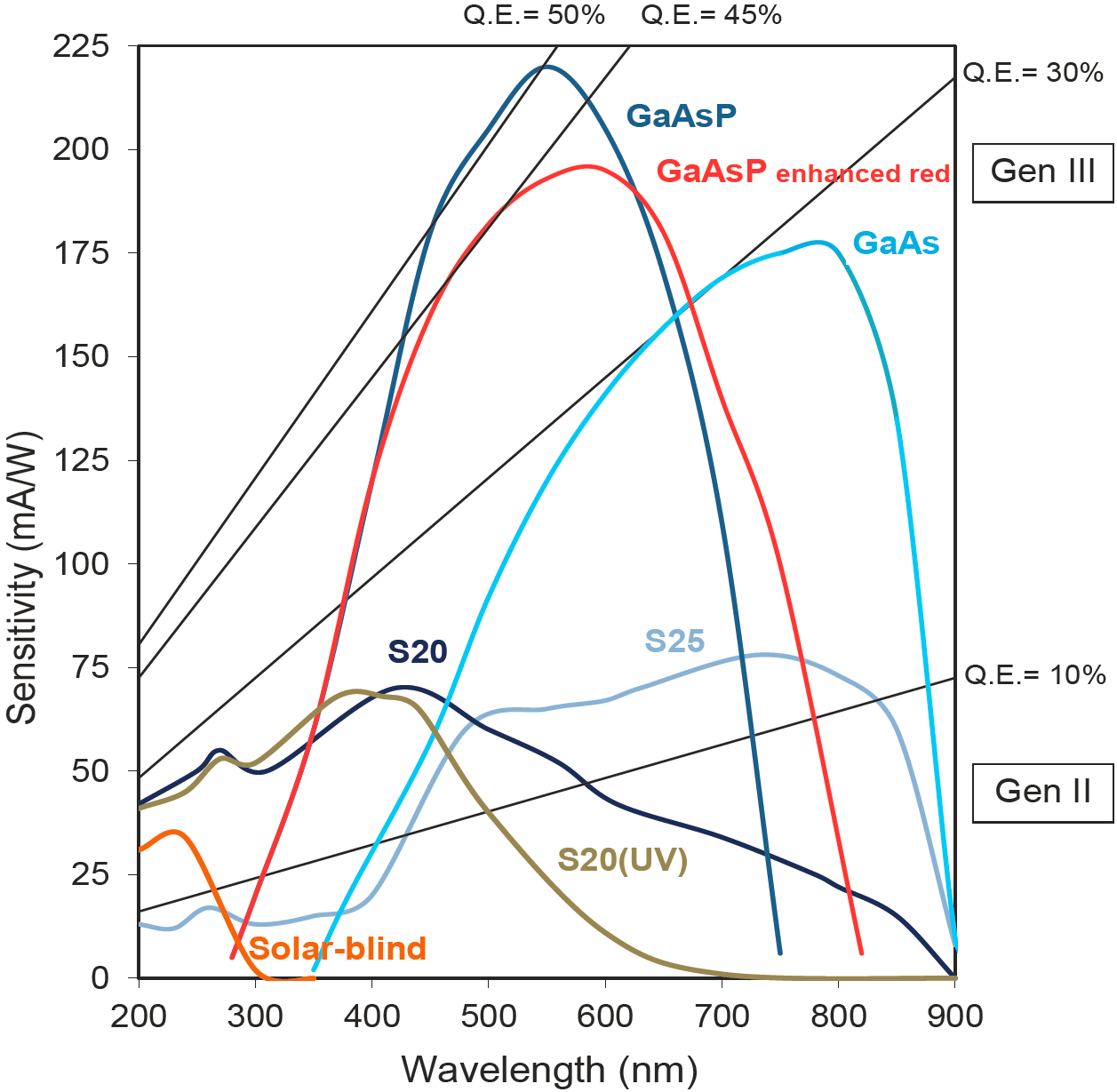

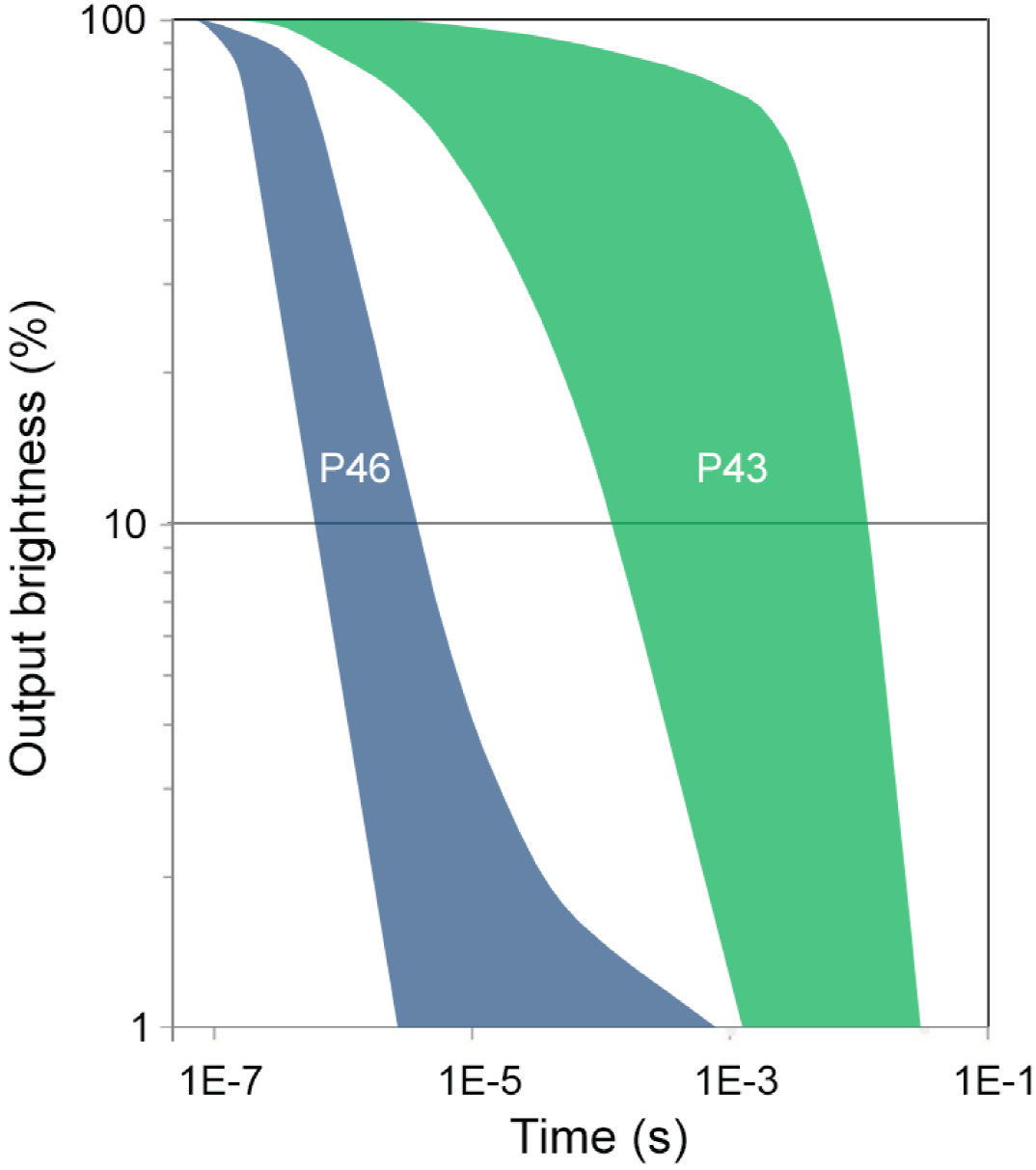

光譜響應和熒光衰減時間
Phosphor 熒光體 | Efficiency
| Decay time to 10%
| Decay time to 1%
|
P43 (optional) | 20 photons/e-/kV | 1.5 ms
| 3 ms |
P46 (standard) | 6 photons/e-/kV | 500 ns | 2000 ns |
像增強器配置：
應用案例：
說明:從煤氣噴燈拍攝記錄藍色的氣體火焰是很困難的?；鹧娴墓庹諒?qiáng)度比較弱，要能夠看到所有的詳細信息，
特別是使用近攝鏡頭，您需要使用很短的的曝光時間才能拍攝清楚。
圖1a.表示：使用一個1000 幀/秒的高速相機，曝光時間是1毫秒來進行拍攝記錄成像。因?yàn)榛鹧娴墓庹斩缺容^
暗，所以需要增加相機的曝光時間，以增加相機的靈敏度，但是我們要知道假如增加曝光時間，圖像就會模
糊，使用較短的曝光時間，可以防止運動模糊。
圖1b.表示 通過使用高速快門的像增強器，相機拍攝幀率是2000幀/秒，曝光時間是15μs（使用門控）。使它
能夠捕獲火焰的細節部分，利用很短的曝光時間，又可以滿足圖像清晰度，解決弱光運動圖像拍攝模糊的問題
圖像2. 顯示的是燃油噴射發動機的燃燒循環，我們使用像增強器高速相機拍攝，幀率是22.000 fps。
應用范圍：
顯微鏡動態成像、 時間分辨成像、流體可視化 、燃燒試驗研究、 軍事研究、 粒子成像分析PIV、等離子體物理、 其他科學高速弱光水平成像、熒光漂白后恢復（FRAP）、微流體、激光誘導熒光（LIF）、其他工業或科學弱光級應用高速成像
注：產品信息若有變更恕不另行通知
