創新型高性價比脈沖光源，可測量低至70皮秒的熒光壽命
NanoLED系列產品是一種新型高性價比的脈沖光源系統，利用脈沖半導體激光和脈沖LED技術，生成不同脈沖頻率、不同波長的超短光脈沖。光脈沖短至70皮秒，脈沖頻率高達1MHz。
概要：

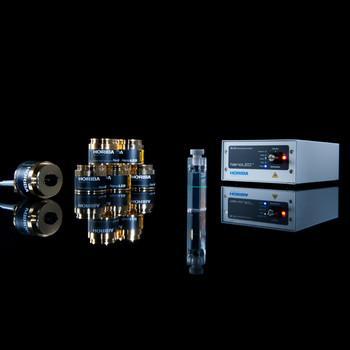

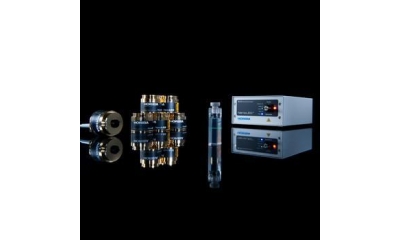

NanoLED組件由NanoLED光源控制盒和一套可更換的NanoLED脈沖光源組成，每個組件根據應用需求設計特定的波長范圍。其中脈沖LED光源生成納秒脈沖，而脈沖半導體激光光源可生成皮秒脈沖。
每個NanoLED光源都包含可調節的收集光的元件以及集成插入式安裝法蘭，使其能夠輕松連接光學系統。每個NanoLED光源中都含有的專用驅動電子元件可實現不同NanoLED光源實現即插即用?？赏捷敵鲇|發現有電子設備的信號。
HORIBA科學儀器公司現在提供兩款納米LED控制盒的選擇。NanoLED-C2是用于獨立運行的模塊，F(xiàn)luoroHub-NL是我們的軟件控制插件卡，專為與FluoroHub 控制盒模塊一起使用而設計。
應用包括:
TCSPC脈沖激發光源
熒光光譜儀
檢測器響應測試
DNA測序
生物醫學篩查
在低成本或便攜式應用中更換鎖模激光器和閃光燈
特點
可更換NanoLED頭——即使在LED和激光頭之間也可實現即插即用
脈沖曲線清晰
鍍金外殼最小化電磁輻射干擾
可選NIM或TTL同步輸出
同步延遲控制允許快速調整相對于光學脈沖（最多200ns）同步輸出
配件
可提供適用于大多數波長的帶通濾光片
DF底座 | 適用于NanoLED光源的濾光片底座 |
DF-265-25-20 | 適用于NanoLED-265光源的濾光片和底座，25nm帶寬, 20%透過率 |
DF-280-25-20 | 適用于NanoLED-280光源的濾光片和底座, 25nm帶寬, 20%透過率 |
DF-295-25-20 | 適用于NanoLED-295光源的濾光片和底座 |
DF-310-10-15 | 適用于NanoLED-310光源的濾光片和底座, 10nm帶寬, 15%透過率 |
DF-330-10-20 | 適用于NanoLED-330光源的濾光片和底座, 10nm帶寬, 20%透過率 |
DF-340-10-25 | 適用于NanoLED-340光源的濾光片和底座, 10nm帶寬, 25%透過率 |
DF-360-10-25 | 適用于NanoLED-360光源的濾光片和底座, 10nm帶寬, 25%透過率 |
DF-370-10-25 | 適用于NanoLED-370光源的濾光片和底座, 10nm帶寬, 25%透過率 |
DF-375-6-90 | 適用于NanoLED-375L光源的濾光片和底座, 6nm帶寬, 90%透過率 |
DF-390-10-30 | 適用于NanoLED-390光源的濾光片和底座, 10nm帶寬, 30%透過率 |
DF-405-10-90 | 適用于NanoLED-405L光源的濾光片和底座, 10nm帶寬, 90%透過率 |
DF-440-10-90 | 適用于NanoLED-440L光源的濾光片和底座, 10nm帶寬, 90%透過率 |
DF-450-10-45 | 適用于NanoLED-450光源的濾光片和底座, 10nm帶寬, 45%透過率 |
DF-460-10-45 | 適用于NanoLED-460光源的濾光片和底座, 10nm帶寬, 45%透過率 |
DF-470-10-90 | 適用于NanoLED-470L光源的濾光片和底座, 10nm帶寬, 90%透過率 |
DF-490-10-45 | 適用于NanoLED-495光源的濾光片和底座, 10nm帶寬, 45%透過率 |
DF-560-10-50 | 適用于NanoLED-560光源的濾光片和底座, 10nm帶寬, 50%透過率 |
DF-590-10-50 | 適用于NanoLED-590光源的濾光片和底座, 10m帶寬, 50%透過率 |
DF-610-10-50 | 適用于NanoLED-605光源的濾光片和底座, 10nm帶寬, 50%透過率 |
DF-620-10-50 | 適用于NanoLED-625光源的濾光片和底座, 10nm帶寬, 50%透過率 |
DF-640-8-90 | 適用于NanoLED-635L光源的濾光片和底座, 8nm帶寬, 90%透過率 |
DF-650-13-90 | 適用于NanoLED-650L光源的濾光片和底座, 13 nm帶寬, 90%透過率 |
DF-670-10-55 | 適用于NanoLED-670L光源的濾光片和底座, 10nm帶寬, 55%透過率 |
DF-730-10-50 | 適用于NanoLED-730光源的濾光片和底座, 10nm帶寬, 50%透過率 |
DF-740-10-50 | 適用于NanoLED-740光源的濾光片和底座, 10nm帶寬, 50%透過率 |
DF-830-10-50 | 適用于NanoLED-830L光源的濾光片和底座, 10nm帶寬, 50%透過率 |
配置：

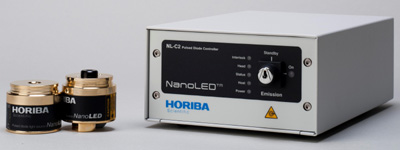

NanoLED-C2 控制盒
| 脈沖頻率 | 10kHz, 20kHz, 50kHz, 100kHz, 250kHz, 500kHz, 1MHz |
| 同步輸出 | 可選信號模式: NIM兼容 (-0.8Vpp 50Ω) 或TTL兼容 (+2Vpp 50Ω) |
| 同步延遲 | 0-200ns |
| 聯鎖裝置 | 2針連接器（含），觸點短路后發光 |
| 用戶界面 | 鑰匙開關控制，使用提供的軟件編輯運行參數并存儲在非易失性存儲器中。 |
| PC接口 | USB 2.0. 32-bit and 64-bit drivers are provided and the control panel software operates on all versions of Windows from XP onward. |
| 電力需求 | 110V to 240V AC, 50/60Hz, 100VA |
| 運行溫度 | +5oC to +30oC |
| 重量和尺寸 | 1kg 210x134x75mm |
技術規格和外觀如有變化，不再另行通知。
半導體激光器頭
| 型號 | 峰值波長 | 標準脈沖寬度 |
| N-375L | 375 ±10nm | <200ps |
| N-395L | 395 ±10nm | <200ps |
N-405L | 405 ±10nm | <200ps |
| N-415L | 415 ±10nm | <200ps |
| N-425L | 425 ±10nm | <200ps |
N-440L | 445 ±10nm | <200ps |
N-470L | 473 ±10nm | <200ps |
N-485L | 485 ±10nm | <200ps |
N-510L | 510 ±10nm | <200ps |
N-635L | 635 ±10nm | <200ps |
N-650L | 650 ±10nm | <200ps |
N-670L | 670 ±10nm | <200ps |
N-785L | 785 ± 20nm | <200ps |
N-830L | 830 ± 20nm | <200ps |
N-980L | 980 ± 20nm | <500ps |
N1310L | 1310 ± 20nm | <500ps |
新款激光頭持續開發中，如需其它波長，請聯系HORIBA科學儀器部門。
備注：脈沖寬度指光學脈沖持續時間：TCSPC中的時間半高寬（prompt FWHM）包含檢測器TTS的函數，此處給出的值僅用于指導，確切特征取決于單個激光器。
其它特性:
線偏振發光，偏振角度連續可調
LED發光頭
| 型號 | 峰值波長 | 標準脈沖寬度 |
N-260 | 260 ±10nm | <1.2ns |
N-270 | 270 ±10nm | <1.2ns |
N-280 | 280 ±10nm | <1.2ns |
N-290 | 290 ±10nm | <1.2ns |
N-300 | 300 ±10nm | <1.2ns |
N-340 | 340 ±10nm | <1.2ns |
N-350 | 350 ±10nm | <1.2ns |
N-360 | 360 ±10nm | <1.2ns |
N-370 | 370 ±10nm | <1.2ns |
N-390 | 390 ±10nm | <1.3ns |
N-455 | 455 ±10nm | <1.3ns |
新款LED頭仍處于不斷開發之中，若需要其他波長，敬請聯系HORIBA科學儀器部門。
其他功能:
可調節聚焦鏡頭
非偏振輸出
針對特定LED的要求，提供更短的脈沖寬度（370nm以下）
應用包括:
TCSPC脈沖激發光源
熒光光譜儀
檢測器響應測試
DNA測序
生物醫學篩查
在低成本或便攜式應用中更換鎖模激光器和閃光燈
FluorEssence 穩態操作軟件
FluorEssence - 穩態操作軟件
FluorEssence?為Windows?熒光軟件設置了新標準。FluorEssence?將熒光光譜儀數據采集直接與Origin?數據處理軟件相結合。
一鍵即可實現數據處理和實驗設置切換。
重新定義熒光光譜儀的操作方式:
操作窗口簡化，數據獲取更加直觀
將來自不同檢測器的輸入信號組裝成獨特的方程(包括算術或超越函數)，從而生成適合應用程序的格式的數據。
實時控制(RTC)窗口可優化運行參數。
免費視頻教程使FluorEssence?更易學習。
附件全軟件控制，包括偏光器，微孔板閱讀器，溫度浴，自動滴定器，閃爍氙燈，和更多。
信號可自動校正暗噪音和激發光信號。
軟件自動控制溫控和狹縫等。
OriginPro?內嵌強大的數據處理和數據管理工具，設置專業分析模塊，滿足特定應用需求。
包括數據查看，繪圖，處理和優化，以及數據導入和導出，視圖操作和創建，算術應用程序，峰值提取和積分，數據管理等!
軟件特點
實驗結果包含光譜、數據和實驗條件，并同時保存
積分，求導，高斯、洛倫茲到自定義擬合熒光數據
光譜細節縮放
三維熒光的等高、等角圖
尋峰
圖譜差減運算
3D透視圖
平滑
解卷積
激發/發射校正
插值和外推
空白扣除
歸一化
PLQY計算模塊

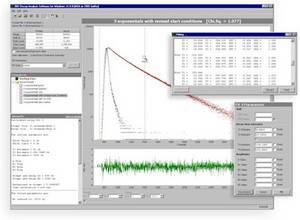

DAS6 壽命數據分析軟件
HORIBA Scientific壽命分析軟件通過將原始壽命衰減數據擬合到所選擇的動力學模型之一，從衰減數據中恢復動力學信息（如熒光壽命和旋轉相關時間）。諸如移位迭代和儀器響應函數（IRF，或 "燈 "信號）的重構等功能允許準確恢復多個壽命組分（即使衰減數據被IRF嚴重扭曲）。
DAS6 旨在簡化時域發光數據的分析，同時仍允許在必要時對參數進行微調。 分析模塊包括多指數模型分析，以及更專業的熒光衰減過程的分析，詳見下文。
多指數分析
最多可實現5個指數的分析。
批量指數分析
批量指數分析模式支持包含多達10,000個衰減的數據集，是大量壽命數據分析的理想選擇，例如壽命成像和反應過程監測。 它的特點是最多可實現5個指數的分析以及移位迭代可完全重演。
全局指數分析
可實現最多可達5個指數成分和100條衰減曲線的全局分析。
分布分析
提供兩種方法進行壽命分布分析。 第一種方法采用 "Top Hat "分布函數，允許將單一的壽命分布與額外的離散壽命結合起來進行擬合。 第二種方法是一個可選模塊，它將執行一個非廣義衰減分布，最多進行五個壽命分布建模。
指數系列分析
指數系列分析多達30項。 這允許對其他困難的數據進行參數化。
共振能量轉移分析
具有可選指數成分的二維和三維Foerster類型的能量轉移分析。
Yokoto-Tanimoto能量轉移分析
具有可選指數成分的考慮到擴散的Yokoto-Tanimoto能量轉移分析。
微球淬滅分析
微球淬滅動力學可以幫助確定表面活性劑的聚集數量。
Exciple分析
Exciplex分析研究激發態物種的形成。
各向異性分析
多達2個相關時間和5個熒光衰變成分的分析。 每個模型參數，包括移位，都可以固定在一個預先確定的值，或作為參數擬合的一部分進行優化。 使用解卷積可以準確確定衰變時間和旋轉相關時間，即使觀察到的衰減曲線因激發脈沖光的持續時間而嚴重失真。
DataStation TCSPC采集軟件
DataStation 是時域熒光的最新測量軟件，與所有HORIBA Scientific熒光壽命系統一起提供。
壽命系統由多個模塊組成，包括脈沖光源、PMT、單色儀、電動偏振器、聚焦光學元件、MCA等。DataStation將所有組件的控制整合到Windows窗口中。
壽命系統可執行多種測量功能，如熒光壽命曲線采集、磷光壽命曲線采集、時間分辨各向異性測量、穩態光譜、時間分辨發射光譜掃描（TRES）、溫度掃描等等。這些測量均為DataStation的常規測量功能。每一個測量功能可自動快速設置儀器，并實現數據采集。
數據可保存為多種格式，包括.das格式、HORIBA Jobin Yvon IBH v4.2格式和ASCII格式，可打印，導出或復制到剪貼板以使用第三方應用程序進行處理。
DataStation可單獨購買，用于非HORIBA Scientific系統，我們很樂意增加定制功能和接口（例如，用于額外的單色儀類型、電動偏振片支架等）。
The DataStation軟件搭配FluoroHub使用，即可充分發揮用途。
功能
DataStation 不斷發展，根據客戶的建議增加新的功能。以下是部分功能列表。
圖形化
對數或線性Y軸。
Y軸自動縮放。
多種鼠標縮放模式--僅X，僅Y，X和Y，平移，重置。
反轉時間軸模式（在反轉TAC模式測量時自動反轉數據）。
實時顯示光標位置、峰值計數、峰值通道和總計數。
可定制工具欄，帶有幫助提示。
彈出式工具菜單。
直觀樹狀導航
FluoroHub控制的樹形導航控制窗口。
采集過程中實時估計平均壽命。
TCSPC模式
采集停止方式：預設--峰值計數或采集時間。
多條壽命曲線同時顯示。
TRES模式
操作簡單，點擊自動配置儀器進行掃描操作。
掃描發射單色儀。
記錄三維數據（光子數vs時間vs波長），可實時三維進度顯示，也可交互式旋轉。
手動或自動數據切分。
各向異性模式
目標差異光子數累積。
G因子測量
MCA控制
Canberra/Tennelec PCA3。
EG&G/Perkin Elmer Ortec Trump卡。
單色儀控制
偏振器控制
HORIBA Scientific 5000U-02偏振鏡。
PRA偏振片。
溫度控制器控制
HORIBA Jobin Yvon IBH溫度控制器（僅作為HORIBA Scientific 5000系列系統的附件）。
低溫恒溫器（僅作為HORIBA Scientific 5000系列系統的附件）。
