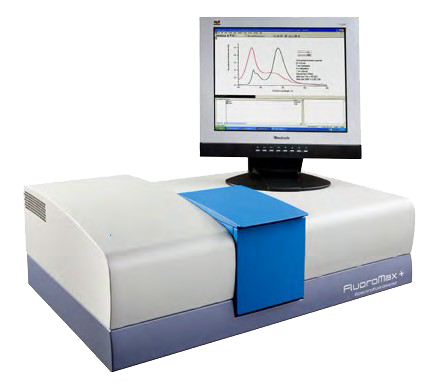

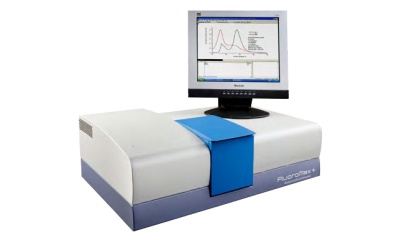

作為HORIBA一體式熒光光譜儀的代表作，F(xiàn)luoroMax系列集成了配置靈活、易于操作等優勢。同時，它還采用了的全反射光路和光子計數技術，將超高的靈敏度帶到了臺式熒光光譜系統，可以為熒光研究領域提供大多數臺式熒光檢測系統所不具備的分析功能。FluoroMax系列包括了高性能FluoroMax-4以及FluoroMax+兩個型號。其中，后者擁有更寬的光譜范圍（可達1650nm）、更
FluoroMax?系列代表了HORIBA業界領先的熒光儀性能，配置靈活、易于操作等優點。同時，F(xiàn)luoroMax系列熒光光譜儀還采用了全反射光路和單光子計數技術，率先將高靈敏度和寬光譜測量帶到臺式熒光光譜儀系統中。
它是一款科研級一體式熒光光譜儀，擁有高靈敏度以及大多數臺式熒光檢測系統所沒有的功能。
FluoroMax系列包括FluoroMax Plus，它是科研級一體式熒光光譜儀的最新一代產品，可進行擴展，因此FluoroMax的發射檢測范圍可達1.7 μm，同時搭配皮秒壽命PPD系列TCSPC檢測器，可以測量短至25 ps的壽命。
FluoroMax系列熒光光譜儀是測量固體和液體樣品的理想選擇。
五代人的成功。 Cary Davies 談 FluoroMax+ 視頻根源 (2:24)
水拉曼信噪比: 10,000:1 (FSD 法)
高靈敏度：?jiǎn)喂庾佑?jì)數模式
掃描速度快- 高達80nm/s
強大的FluorEssence?軟件，適用于Windows?。
可保存并調用帶有完整實驗參數的方法文件
時間相關單光子計數（TCSPC）壽命測試附件
閃爍氙燈測定延遲光譜及長壽命
光源
具有最佳紫外性能的氙燈光源，全反射光路設計確保所有波長聚焦。
可選閃爍氙燈附件，實現磷光研究。
狹縫
進出口雙狹縫設計，軟件自動以帶通或毫米為單位連續調節，以保證最大分辨率和重復性
激發單色儀
激發單色儀采用非球面設計，確保光柵衍射的光的圖像更適合通過狹縫。光柵本身是平面光柵，避免了更常見的凹面全息光柵的兩個主要缺點：偏振性能差和掃描時成像不充分而丟掉光線。獨特的波長驅動裝置以高達80nm/s的速度掃描光柵。光柵在紫外和可見區域閃耀，提供最大的衍射效率。
參比檢測器
在激發光到達樣品之前，采用硅光電二極管監測激發光的強度與時間和波長的關系。與老式的、傳統的羅丹明-B量子計數器相比，光電二極管檢測器具有更寬的波長響應，而且不需要維護。
樣品倉
抽屜式樣品倉，方便根據需求更換不同樣品倉。
發射單色儀
發射單色儀擁有和激發式單色儀同樣的優點。光柵在可見區提供最大的衍射效率。
發射檢測器
發射檢測器的電子元件采用單光子計數技術，以實現低光照強度的高靈敏度檢測。光子計數集中在熒光發射的信號上，忽略了源自檢測器（PMT）的較小的噪音信號。更常見的模擬檢測方法（通常為較低性能的熒光光譜儀使用）只是將噪聲和信號加在一起，從而不利于弱樣品信號的檢測。
發射檢測器外殼還包含一個整體的高壓電源，以提供更佳的信噪比。
計算機控制
FluoroMax的整個控制源自您的PC和我們的FluorEssence?軟件，并通過USB連接傳輸。啟動時，系統會自動校準，可重新設置實驗條件或從內存中立即調用存儲的實驗條件文件。
配件
可根據應用需求選配適用于FluoroMax系統的多種附件。
FluoroMax 配置
| 光源 | 垂直安裝，CW，150W無臭氧氙燈 |
| 光柵 | 激發：1200gr/mm，閃耀角330nm 發射：1200gr/mm，閃耀角500nm |
| 所有的波長驅動器和狹縫自動進行校準 | |
| 單色儀 | 反射式光學器件，Czerny-Turner式結構設計 |
| 檢測器 | 熒光檢測器：R928P光子計數PMT（185-850nm） 參比檢測器：紫外增強硅光電二極管 |
| 水拉曼信噪比 | 10,000:1（FSD法）。見信噪比 |
| 狹縫 | 0- 30nm，連續可調 |
| 波長準確性 | 0.5 nm |
| 波長重復性 | 0.1 nm |
| 最小步進 | 0.0525 nm |
積分時間 | 0.001 to 160 sec |
| 軟件 | FluorEssence |
| 光譜校正系數 | 包含 |
應用領域
FluorEssence - 穩態操作軟件
FluorEssence?為Windows?熒光軟件設置了新標準。FluorEssence?將熒光光譜儀數據采集直接與Origin?數據處理軟件相結合。
一鍵即可實現數據處理和實驗設置切換。
重新定義熒光光譜儀的操作方式:
操作窗口簡化，數據獲取更加直觀
將來自不同檢測器的輸入信號組裝成獨特的方程(包括算術或超越函數)，從而生成適合應用程序的格式的數據。
實時控制(RTC)窗口可優化運行參數。
免費視頻教程使FluorEssence?更易學習。
附件全軟件控制，包括偏光器，微孔板閱讀器，溫度浴，自動滴定器，閃爍氙燈，和更多。
信號可自動校正暗噪音和激發光信號。
軟件自動控制溫控和狹縫等。
OriginPro?內嵌強大的數據處理和數據管理工具，設置專業分析模塊，滿足特定應用需求。
包括數據查看，繪圖，處理和優化，以及數據導入和導出，視圖操作和創建，算術應用程序，峰值提取和積分，數據管理等!
實驗結果包含光譜、數據和實驗條件，并同時保存
積分，求導，高斯、洛倫茲到自定義擬合熒光數據
光譜細節縮放
三維熒光的等高、等角圖
尋峰
圖譜差減運算
3D透視圖
平滑
解卷積
激發/發射校正
插值和外推
空白扣除
歸一化
PLQY計算模塊
HORIBA Scientific壽命分析軟件通過將原始?jí)勖p數據擬合到所選擇的動力學模型之一，從衰減數據中恢復動力學信息（如熒光壽命和旋轉相關時間）。諸如移位迭代和儀器響應函數（IRF，或 "燈 "信號）的重構等功能允許準確恢復多個壽命組分（即使衰減數據被IRF嚴重扭曲）。
DAS6 旨在簡化時域發光數據的分析，同時仍允許在必要時對參數進行微調。 分析模塊包括多指數模型分析，以及更專業的熒光衰減過程的分析，詳見下文。
多指數分析
最多可實現5個指數的分析。
批量指數分析
批量指數分析模式支持包含多達10,000個衰減的數據集，是大量壽命數據分析的理想選擇，例如壽命成像和反應過程監測。 它的特點是最多可實現5個指數的分析以及移位迭代可完全重演。
全局指數分析
可實現最多可達5個指數成分和100條衰減曲線的全局分析。
分布分析
提供兩種方法進行壽命分布分析。 第一種方法采用 "Top Hat "分布函數，允許將單一的壽命分布與額外的離散壽命結合起來進行擬合。 第二種方法是一個可選模塊，它將執行一個非廣義衰減分布，最多進行五個壽命分布建模。
指數系列分析
指數系列分析多達30項。 這允許對其他困難的數據進行參數化。
共振能量轉移分析
具有可選指數成分的二維和三維Foerster類型的能量轉移分析。
Yokoto-Tanimoto能量轉移分析
具有可選指數成分的考慮到擴散的Yokoto-Tanimoto能量轉移分析。
微球淬滅分析
微球淬滅動力學可以幫助確定表面活性劑的聚集數量。
Exciple分析
Exciplex分析研究激發態物種的形成。
各向異性分析
多達2個相關時間和5個熒光衰變成分的分析。 每個模型參數，包括移位，都可以固定在一個預先確定的值，或作為參數擬合的一部分進行優化。 使用解卷積可以準確確定衰變時間和旋轉相關時間，即使觀察到的衰減曲線因激發脈沖光的持續時間而嚴重失真。
DataStation 是時域熒光的最新測量軟件，與所有HORIBA Scientific熒光壽命系統一起提供。
壽命系統由多個模塊組成，包括脈沖光源、PMT、單色儀、電動偏振器、聚焦光學元件、MCA等。DataStation將所有組件的控制整合到Windows窗口中。
壽命系統可執行多種測量功能，如熒光壽命曲線采集、磷光壽命曲線采集、時間分辨各向異性測量、穩態光譜、時間分辨發射光譜掃描（TRES）、溫度掃描等等。這些測量均為DataStation的常規測量功能。每一個測量功能可自動快速設置儀器，并實現數據采集。
數據可保存為多種格式，包括.das格式、HORIBA Jobin Yvon IBH v4.2格式和ASCII格式，可打印，導出或復制到剪貼板以使用第三方應用程序進行處理。
DataStation可單獨購買，用于非HORIBA Scientific系統，我們很樂意增加定制功能和接口（例如，用于額外的單色儀類型、電動偏振片支架等）。
The DataStation軟件搭配FluoroHub使用，即可充分發揮用途。
功能
DataStation 不斷發展，根據客戶的建議增加新的功能。以下是部分功能列表。
圖形化
對數或線性Y軸。
Y軸自動縮放。
多種鼠標縮放模式--僅X，僅Y，X和Y，平移，重置。
反轉時間軸模式（在反轉TAC模式測量時自動反轉數據）。
實時顯示光標位置、峰值計數、峰值通道和總計數。
可定制工具欄，帶有幫助提示。
彈出式工具菜單。
直觀樹狀導航
FluoroHub控制的樹形導航控制窗口。
采集過程中實時估計平均壽命。
TCSPC模式
采集停止方式：預設--峰值計數或采集時間。
多條壽命曲線同時顯示。
TRES模式
操作簡單，點擊自動配置儀器進行掃描操作。
掃描發射單色儀。
記錄三維數據（光子數vs時間vs波長），可實時三維進度顯示，也可交互式旋轉。
手動或自動數據切分。
各向異性模式
目標差異光子數累積。
G因子測量
MCA控制
Canberra/Tennelec PCA3。
EG&G/Perkin Elmer Ortec Trump卡。
單色儀控制
偏振器控制
HORIBA Scientific 5000U-02偏振鏡。
PRA偏振片。
溫度控制器控制
HORIBA Jobin Yvon IBH溫度控制器（僅作為HORIBA Scientific 5000系列系統的附件）。
低溫恒溫器（僅作為HORIBA Scientific 5000系列系統的附件）。
